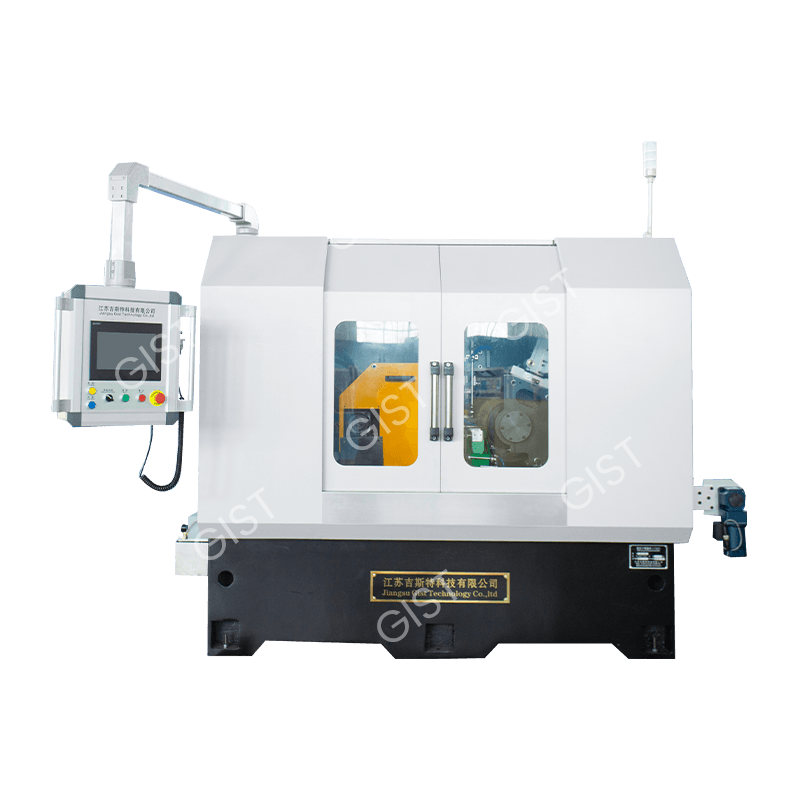

Co je to bezhrotá bruska?

A bezhrotá bruska je typ válcového brousícího zařízení, které odebírá materiál z obrobku bez nutnosti fixace dílu mezi hroty nebo upínače. Místo toho je obrobek podepřen ostřím pracovní opěrky a regulován řídicím kotoučem, zatímco brusný kotouč provádí řeznou činnost. Tato konstrukce umožňuje kontinuální, vysoce výkonné obrábění válcových součástí s výjimečnou kulatostí a povrchovou úpravou – což z ní činí základní kámen moderní přesné výroby.

Na rozdíl od běžného hrotového broušení vyniká bezhroté broušení při zpracování dlouhých, štíhlých nebo tenkostěnných dílů, které by se jinak pod upínacím tlakem ohýbaly nebo vychylovaly. Komponenty, jako jsou ventily motoru, hydraulické tyče, ložiskové kroužky, čepy a hřídele, se běžně vyrábějí na bezhrotových bruskách v automobilovém, leteckém a průmyslovém odvětví.

Jako vedoucí Čína dodavatel bezhrotých brusek , Jiangsu Gist Technology Co., Ltd. konstruuje vysoce přesná, inteligentní řešení pro automatizaci broušení šitá na míru nejnáročnějším výrobním prostředím po celém světě.

Jak funguje bezhrotová bruska?

Základní princip fungování bezhroté brusky se opírá o tři klíčové komponenty pracující v přesné koordinaci: brusný kotouč , regulační kolečko a čepel pracovního odpočinku . Obrobek je umístěn mezi brusným kotoučem a regulačním kotoučem a spočívá na kotouči ve výšce mírně nad středovou osou obou kotoučů. Tento geometrický posun je kritický – vytváří samostředící efekt, který zachovává zaoblení během celého procesu broušení.

Brusný kotouč se otáčí vysokou rychlostí (typicky 1 800–3 600 ot./min.) a provádí vlastní úběr materiálu. Regulační kolečko nastavené v mírném úhlu (obvykle 1°–6°) se otáčí pomaleji a řídí jak rychlost otáčení obrobku, tak jeho axiální posuv. Tento úhel přímo určuje, jak rychle se součást pohybuje strojem v režimu průběžného posuvu.

Tři primární metody broušení

Průchozí broušení: Obrobek prochází kompletně strojem v jednom souvislém průchodu. Ideální pro hladké válcové díly konstantního průměru, jako jsou tyče a tyče.
Broušení v posuvu: Obrobek je přiváděn radiálně do brusného kotouče a axiálně držen. Používá se pro složité profily, kužely a díly s různými průměry.
Broušení na konci: Obrobek je přiváděn z jednoho konce k pevnému dorazu. Vhodné pro kuželové nebo stupňovité obrobky vyžadující přesnou kontrolu rozměrů v určitém bodě.

Výše uvedené schéma znázorňuje tříbodový nosný systém: brusný kotouč odebírá materiál vysokou rychlostí, zatímco regulační kotouč řídí posuv a rotaci. Čepel pracovní opěrky umístí část nad střed, aby byla zachována geometrická kulatost. Toto samostředící nastavení bez tření umožňuje bezhroté broušení dosáhnout tolerancí až ±0,002 mm konzistentně ve velkých výrobních sériích.

Klíčové komponenty a jejich technické role

Pro výběr správné konfigurace a udržení optimálního výkonu je nezbytné porozumět anatomii bezhroté brusky. Každá součást hraje rozhodující roli v kvalitě hotového obrobku.

Tabulka 1: Hlavní součásti bezhroté brusky a jejich technický význam v přesné výrobě.
Komponenta	Materiál / Specifikace	Funkce	Dopad na kvalitu
Broušení Wheel	CBN, Alumina, SiC	Odběr materiálu, povrchová úprava	Drsnost povrchu Ra, rozměrová přesnost
Regulační Wheel	Pogumované brusivo	Řízení rychlosti posuvu, rotace obrobku	Kulatost, konzistence krmiva
Pracovní odpočinková čepel	Kalená ocel / karbid	Podporuje obrobek nad středovou osou	Geometrická stabilita, redukce vibrací
kolo Dressing Unit	Diamantový válec / bodový orovnávač	Udržuje profil kola a ostrost	Konzistentní rychlost úběru materiálu
CNC řídicí systém	Pohon PLC / servo	Automatizace, správa parametrů	Opakovatelnost, sledovatelnost procesu
Chladicí systém	Vysokotlaká záplava / mlha	Odvod tepla, odvod třísek	Tepelná stabilita, životnost kola

Bezhroté broušení vs. konvenční válcové broušení

Volba mezi bezhrotým broušením a konvenčním válcovým broušením mezi středy zahrnuje kompromisy v době nastavení, tuhosti, geometrii součásti a objemu výroby. Níže uvedená tabulka porovnává tyto dvě metody v šesti kritických dimenzích výkonu.

Radarový graf ukazuje jasný vzorec: bezhroté broušení dominuje v propustnosti, rychlosti nastavení a potenciálu automatizace a dosahuje skóre přibližně 95, 85 a 90 ze 100. Konvenční válcové broušení si zachovává své přednosti ve složitosti profilu a tuhosti součásti – nezbytné pro obrobky se složitým tvarem nebo asymetrické obrobky, které vyžadují bezpečné upevnění. Pro velkosériovou výrobu válcových dílů, jako jsou dříky ventilů motoru, tyče hydraulických válců nebo ložiskové válečky, poskytuje bezhroté broušení měřitelně vyšší účinnost a konzistenci. Volba nakonec závisí na velikosti dávky, geometrii součásti a požadavcích na toleranci.

Odvětví a aplikace: Kde jsou nasazeny bezhroté brusky

Bezhroté brusky slouží pozoruhodně široké škále průmyslových odvětví, z nichž každé má odlišné požadavky na materiál, toleranci a povrchovou úpravu. Tato technologie je dominantní zejména v odvětvích, kde se kulaté součásti musí vyrábět ve velkém množství s opakovatelnou přesností.

Automobilový průmysl a sektor součástí motorů dohromady představují přibližně 60 % celosvětového využití bezhrotých brusek, což je způsobeno masivními objemy výroby ventilů, pístů, klikových hřídelí a součástí převodovek. Letecké aplikace, i když jsou menší, vyžadují nejvyšší tolerance – často vyžadují drsnost povrchu pod Ra 0,1 µm. Sektor zdravotnických prostředků zažívá rychlý růst, zejména u součástí ortopedických implantátů a minimálně invazivních chirurgických nástrojů, které vyžadují bezchybnou válcovou přesnost.

Jiangsu Gist Technology Co., Ltd. navázala dlouhodobá partnerství s výrobci dílů motorů včetně německých MAHLE a EATON ve Spojených státech – oba jsou proslulí svými přísnými standardy kvalifikace dodavatelů. Tyto vztahy odrážejí schopnost společnosti trvale dodávat řešení bezhrotého broušení, která splňují požadavky globálních výrobců automobilů a průmyslových výrobců Tier-1.

Typické obrobky zpracované bezhrotým broušením

Stonky ventilů motoru: Pro spolehlivé utěsnění požadujte těsné tolerance válcovitosti (typicky do 2 µm) a povrchovou úpravu pod Ra 0,2 µm.
Ložiskové válečky a kroužky: Musí splňovat třídy ABEC-5 nebo vyšší; Bezhroté broušení dosahuje potřebné kruhovitosti pod 0,5 µm.

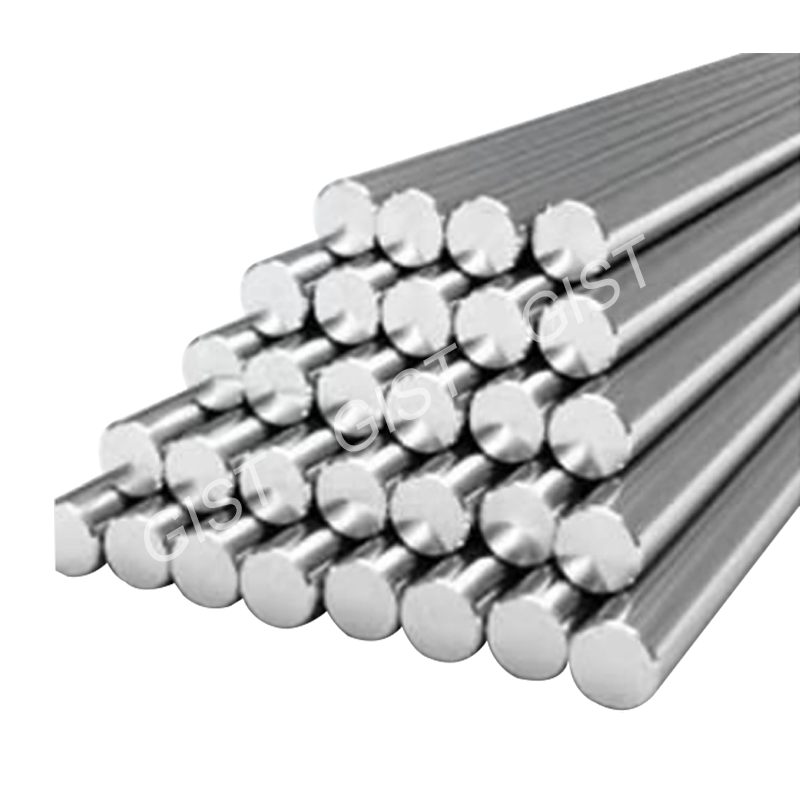

Tyče hydraulických válců: Dlouhé, štíhlé součásti, kde by konvenční upnutí způsobilo vychýlení; Upřednostňovanou metodou je bezhroté broušení s průchozím posuvem.
Součásti vstřikovače paliva: Úzké tolerance průměru ±0,001 mm zajišťují správné rozstřikování a účinnost motoru.
Lékařské kostní šrouby a implantáty: Biokompatibilní materiály jako titan a kobalt-chrom jsou broušeny na chirurgickou přesnost.

Dosažitelné tolerance a kvalita povrchu

Jednou z definujících výhod dobře konfigurované bezhroté brusky je její schopnost udržovat extrémně úzké rozměrové tolerance napříč velkými objemy výroby bez progresivního hromadění chyb souvisejících s metodami založenými na upínacích přípravcích. Níže uvedená tabulka shrnuje měřítka přesnosti dosažitelná s moderními CNC bezhrotovými bruskami.

Tabulka 2: Hodnoty přesnosti pro CNC bezhroté brusky napříč klíčovými parametry kvality.
Parametr	Standardní CNC bezhrotý	Vysoce přesný model	Typická aplikace
Tolerance průměru	±0,005 mm	±0,001 mm	Ventily motoru, ložiskové kroužky
Kulatost (kruhovitost)	1–2 µm	0,3–0,5 µm	Přesná ložiska, vstřikovače paliva
Drsnost povrchu (Ra)	0,2–0,4 µm	0,05–0,1 µm	Lékařské implantáty, letecký průmysl
Válcovitost	3–5 µm / 100 mm	1–2 µm / 100 mm	Hydraulické tyče, hřídele vřeten
Rychlost úběru materiálu	Až 6 mm³/mm·s	1–2 mm³/mm·s (povrchová úprava)	Hrubování vs. dokončovací broušení

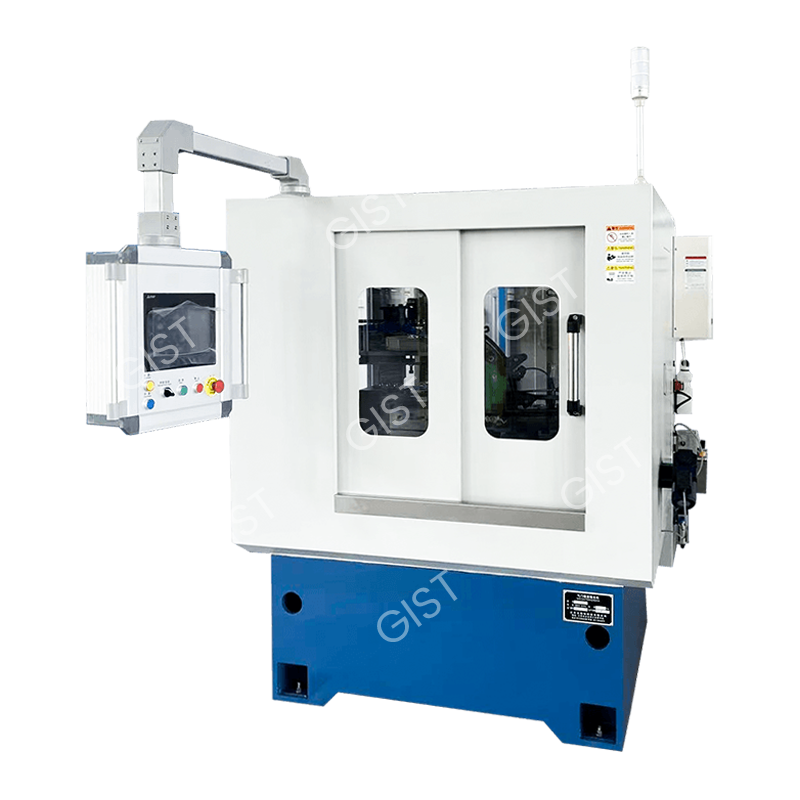

CNC automatizace a inteligentní řízení v moderním bezhrotém broušení

Přechod od ručně nastavovaných bezhrotových brusek na plně automatizované CNC systémy zásadně proměnil ekonomiku výroby. Moderní CNC bezhroté brusky obsahují servořízené osy, průběžné měření v reálném čase a adaptivní řídicí algoritmy, které nepřetržitě kompenzují opotřebení kola, teplotní drift a změny tvrdosti materiálu.

Jiangsu Gist Technology Co., Ltd. integruje pokročilé PLC a CNC řídicí platformy se svými brusnými systémy, což umožňuje automatizované cykly orovnávání kotoučů, automatickou kompenzaci mezery a plnou sledovatelnost procesních parametrů. Tato úroveň inteligentního řízení podporuje výrobní cíle s nulovými vadami přijaté výrobci motorových ventilů Tier-1, jako jsou Chongqing Sanai Hailing Industrial Co., Ltd. a Jinan Ward Auto Parts Co., Ltd.

Čárový graf jasně ilustruje kritickou výrobní realitu: ruční bezhroté brusky zažívají progresivní rozměrový posun, jak se opotřebení kotouče hromadí, přičemž odchylka se zvyšuje z přibližně 2,5 µm na začátku cyklu na téměř 10 µm po 5 000 dílech – 4x degradace, která přímo ovlivňuje míru zmetkovitosti. CNC-automatizované systémy s adaptivním orovnáváním kol udržují konzistentní odchylky pod 1,8 µm po celou dobu výroby. Pro výrobce vyrábějící dřík ventilů motoru, kde jsou standardem toleranční pásma ±2 µm, není tato konzistence luxusem, ale předpokladem kvality. Data podtrhují, proč je CNC automatizace standardem pro seriózní sériovou výrobu.

Funkce automatizace u špičkových bezhrotých brusných systémů

Průběžné měření: Laserové nebo vzduchové sondy nepřetržitě měří průměr obrobku během broušení a předávají data zpět do CNC pro nastavení v reálném čase.
Automatické orovnávání kol: Diamantové orovnávače válců obnovují profil kola podle naprogramovaného plánu nebo spouštěného prahovými hodnotami odchylek, čímž se eliminuje ruční zásah.
Automatické nabíjecí systémy: Vibrační mísové podavače, robotická ramena nebo vyhrazené nakládací portály podávají obrobky rychlostí přesahující 60 dílů za minutu u součástí s malým průměrem.
Tepelná kompenzace: Teplotní snímače na loži stroje a na vřetenech přivádějí kompenzační hodnoty do řídicí jednotky, čímž působí proti geometrickým účinkům hromadění tepla během dlouhých jízd.

Výběr správné bezhroté brusky: Klíčové parametry

Specifikace bezhroté brusky vyžaduje pečlivé vyhodnocení několika vzájemně závislých parametrů. Výběr stroje poddimenzovaného pro daný úkol má za následek špatnou kvalitu povrchu a krátkou životnost kol, zatímco nadměrně specifikovaný stroj představuje zbytečné investiční výdaje. Následující parametry by měly být hodnoceny systematicky.

Sloupcový graf seřadí kritéria výběru strojů podle jejich relativní důležitosti na základě zpětné vazby od průmyslových praktiků a dat aplikačního inženýrství. Schopnost rychlosti brusného kotouče je na prvním místě, protože rychlost vřetena přímo určuje rychlost úběru materiálu a dosažitelnou drsnost povrchu – vřeteno s nízkým výkonem nemůže kompenzovat žádné jiné nastavení. Rozsah průměrů obrobku a tuhost stroje úzce následují, protože definují fyzické hranice toho, co stroj dokáže zpracovat a jak zvládá řezné síly bez vibrací. Stopa stroje, přestože je relevantní pro plánování zařízení, je nejnižší, protože jen zřídka řídí rozhodnutí o technické způsobilosti.

Průměr a délka obrobku Kapacita

Většina bezhrotových brusek je navržena pro konkrétní rozsahy průměrů obrobků. Mezi běžné kategorie patří malovrtané stroje manipulující s průměry od 0,3 mm do 50 mm, stroje střední třídy pro 10–150 mm a modely pro velké zatížení pro hřídele a válce 50–300 mm. Šířka brusného kotouče také určuje maximální délku obrobku, která může být dokončena v jednom průchodu během broušení v posuvu – typické šířky kotouče se pohybují od 100 mm do 600 mm.

Specifikace brusného kotouče

Výběr kola je kritickým rozhodnutím procesního inženýrství. Kola z oxidu hlinitého (Al₂O₃). jsou nákladově efektivní pro uhlíkové oceli a železné materiály. Kola z karbidu křemíku (SiC). jsou preferovány pro tvrdé, křehké materiály jako je keramika a litina. CBN (kubický nitrid boru) kola nabízejí výjimečnou životnost kotouče a rozměrovou konzistenci pro kalené oceli – jeden kotouč CBN dokáže opracovat stovky tisíc dílů před výměnou, ve srovnání s desítkami tisíc u konvenčních brusiv. Kompromisem jsou výrazně vyšší počáteční náklady na kola.

Údržba a odstraňování problémů bezhrotých brusek

Konzistentní přesnost výstupu z bezhrotého brusného stroje závisí na disciplinované preventivní údržbě. Na rozdíl od konvenčních obráběcích strojů, kde opotřebení primárně ovlivňuje jednu osu, bezhroté brusky zahrnují tři vzájemně se ovlivňující dynamické systémy, díky nimž je systematické plánování údržby nezbytné pro udržení kvality výstupu.

Analýza defektů bezhrotého procesu broušení napříč výrobními prostředími odhaluje, že více než 55 % problémů s kvalitou pochází z příčin souvisejících s kotouči – buď profily opotřebení brusných kotoučů, nebo regulační chyby nastavení kotouče. To podtrhuje, proč pravidelné plány orovnávání kol a přesné protokoly kalibrace mezery mezi koly jsou činnostmi údržby s nejvyšší návratností. Výška čepele pracovní opěrky, která řídí kritickou polohu obrobku nad středem, představuje 18 % defektů a je často přehlížena jako součást opotřebení i přes přímý vliv na kruhovitost. Čepel opotřebená jen o 0,05 mm může způsobit měřitelnou nekulatost hotových dílů.

Běžné závady a nápravná opatření

Tabulka 3: Běžné defekty bezhrotého broušení, jejich primární příčiny a doporučená nápravná opatření.
Symptom defektu	Nejpravděpodobnější příčina	Nápravné opatření
Stopy chvění / vibrační čáry	kolo imbalance or worn spindle bearings	Znovu vyvažte kolo; zkontrolovat ložiska; snížit rychlost posuvu
Zkosení na hotovém dílu	Regulační wheel angle misaligned	Znovu vyrovnejte úhel natočení regulačního kola; zkontrolujte úroveň čepele
Špatná kulatost / lobbing	Nesprávné nastavení výšky čepele	Přepočítejte a resetujte výšku čepele nad středem
Spálený nebo zbarvený povrch	Nadměrný přísuv, nedostatečná chladicí kapalina, zasklené kolo	Kolečko na šaty; zvýšit průtok chladicí kapaliny; snížit hloubku přísuvu
Nekonzistentní průměr napříč šarží	Tepelný drift nebo drift opotřebení kola	Povolit automatickou kompenzaci; zkrátit interval oblékání

O společnosti Jiangsu Gist Technology Co., Ltd.

Jiangsu Gist Technology Co., Ltd. – dříve Dongtai Weifeng Machinery Factory, založená v roce 2012 – byla obnovena v dubnu 2020 jako specializovaný výrobce kompletních strojních automatizačních zařízení. Společnost se nachází v průmyslové koncentrační zóně, město Wulie, město Dongtai 22 mu pozemku s více než 11 000 m2 výrobních zařízení a celková kapitálová investice 100 milionů juanů. Výstavba nového zařízení začala na začátku roku 2021 a byla dokončena na začátku roku 2022.

Špičkové inteligentní automatizační zařízení společnosti slouží k aplikacím hlavních součástí motorů v lokomotivách, generátorových soustrojích, důlních strojích, užitkových vozidlech a námořních aplikacích. Jiangsu Gist navázal dlouhodobé dodavatelské vztahy s celosvětově uznávanými výrobci a byl začleněn do jejich mezinárodních nákupních systémů. Společnost vlastní nezávislá dovozní a vývozní práva a dodala zařízení do více než 20 zemí a regionů včetně Německa, Japonska, Turecka a Íránu.

Jako uznání za svou technologickou inovaci byl oceněn Jiangsu Gist Status národního high-tech podniku v roce 2022 a v roce 2024 označena jako Specialized and New Enterprise. Společnost je držitelem více než 10 patentů na vynálezy a více než 100 patentů na užitné vzory. Všechny operace jsou certifikovány pod ISO 9001:2015, ISO 14001:2015 a ISO 45001:2018 systémy řízení, zajišťující konzistentní kvalitu, odpovědnost vůči životnímu prostředí a normy bezpečnosti práce v celé organizaci.

Často kladené otázky o bezhrotových bruskách

Q1: Jaký je rozdíl mezi bezhrotým broušením s průchozím a zaváděcím posuvem?

Broušení s průchozím posuvem prochází obrobek zcela skrz stroj v jeho axiálním směru, takže je ideální pro hladké válcové díly konstantního průměru – jako jsou přímé hřídele, tyče a čepy – při velmi vysokých rychlostech průchodu. Přísuvné broušení drží obrobek na místě axiálně a posouvá brusný kotouč radiálně do součásti; tato metoda se používá pro stupňovité, zkosené nebo profilované součásti, kde se průměr mění podél délky.

Q2: Jaké materiály lze zpracovat na bezhroté brusce?

Bezhroté brusky mohou zpracovávat širokou škálu materiálů včetně kalené uhlíkové oceli, legované oceli, nerezové oceli, litiny, hliníku, titanu, keramiky a karbidů. Volba brusiva pro brusné kotouče — oxid hlinitý, karbid křemíku nebo CBN — je přizpůsobena tvrdosti materiálu a požadované povrchové úpravě. Tvrdé materiály odolné proti opotřebení obvykle vyžadují CBN kotouče pro efektivní úběr materiálu bez nadměrného vývinu tepla.

Q3: Jak těsné tolerance může bezhrotá bruska dosáhnout?

Moderní CNC bezhroté brusky dosahují ve výrobním prostředí pravidelně tolerancí průměru ±0,001–0,005 mm (1–5 µm). Vysoce přesné modely s tepelnou kompenzací a průběžným měřením dokáží udržet kruhovitost v rozmezí 0,3–0,5 µm a drsnost povrchu pod Ra 0,1 µm. Dosažení nejpřísnějších tolerancí vyžaduje pečlivý výběr kotouče, konzistentní plány orovnávání a stabilní tepelné podmínky během celého cyklu obrábění.

Q4: Jaká je typická rychlost výroby bezhroté brusky?

Výrobní rychlost se výrazně liší podle velikosti dílu, materiálu a přídavku na broušení. U součástí s malým průměrem, jako jsou dříky ventilů motoru (typicky průměr 5–8 mm), mohou automatizované bezhroté brusky s průchozím posuvem zpracovat 40–120 dílů za minutu. Větší obrobky, jako jsou vnější kroužky ložisek nebo hydraulické tyče, vyžadují delší dobu prodlevy a dosahují rychlosti 5–30 dílů za minutu. CNC automatizace se systémy automatického nakládání maximalizuje využití a minimalizuje kolísání doby cyklu mezi operátory a směnami.

Q5: Jak si mohu vybrat správnou bezhrotou brusku pro svou aplikaci?

Mezi klíčové faktory patří rozsah průměru a délka obrobku, požadované rozměrové tolerance a povrchová úprava, objem výroby, typ a tvrdost materiálu a zda je geometrie součásti přímá nebo profilovaná. Odtud vyhodnoťte tuhost stroje, výkon vřetena, schopnost CNC řízení, dostupné možnosti automatizace a infrastrukturu poprodejní podpory. Pro posouzení přizpůsobeného řešení se doporučuje sdílet podrobné výkresy obrobků a výrobní cíle se specializovaným výrobcem, jako je Jiangsu Gist Technology Co., Ltd.

Q6: Jakou údržbu vyžaduje bezhrotá bruska?

Běžná údržba zahrnuje pravidelné orovnávání brusných kotoučů (denně nebo za směnu podle objemu výroby), kontrolu koncentrace a čistoty chladicí kapaliny, mazání ložisek vřetena, kontrolu a výměnu kotouče opěrky a ověření nastavení úhlu regulačního kotouče. Čtvrtletní kontroly by měly zahrnovat měření házivosti vřetena, mazání kluzné dráhy a kalibraci CNC os. Plány preventivní údržby dodávané výrobcem stroje by měly být přísně dodržovány, aby byla zachována přesnost a prodloužena životnost stroje.
