Proč jsou keramická kola CBN broušení nejlepší volbou pro broušení kužele?

1. Přehled vzestupu a výhod vitrifikovaných broušení CBN

Vznik vitrifikovaných vázaných kubických brounů nitridu (CBN) kola poskytl řešení pro vysoce přesné broušení kužele. CBN (kubický nitrid borů) je po diamantu druhým nejtěžším materiálem a vitrifikovaná vazba propůjčuje na broušení vynikající tepelnou odolnost a strukturální stabilitu. Ve srovnání s tradičními brusnými koly patří hlavní výhody vitrifikovaných broušení kol CBN:

Extrémně dlouhá životnost: Odolnost proti opotřebení je více než 100krát větší než odolnost u broušených kol Corundum, což výrazně snižuje změny nástroje a doby oblékání.

Vysoká tepelná stabilita: Vydrží teploty přesahující 1400 ° C, což zabraňuje tepelné deformaci obrobku.

Vysoká přesnost retence: Nízká ztráta abrazivního zrna zajišťuje dlouhodobou a stabilní přesnost obrábění.

Vysoce účinné broušení: zvyšuje rychlost odstraňování kovů o 30% na 50%, což významně zlepšuje účinnost produkce.

Základní vlastnosti vitrifikovaných kol CBN

Vitrifikovaná broušená kola CBN jsou vysoce výkonné mleté nástroje vyrobené ze složení z abraziva nitridu kubického boru (CBN) a vitrifikovaného pořadače. Tato jedinečná kombinace materiálu jim dává výjimečný výkon obrábění.

Vlastnosti abrasiv CBN

Nitrid kubického boru (CBN) je syntetický superhard materiál s krystalovou strukturou podobnou diamantu, sestávající z kovalentně vázaných atomů boru a dusíku. Abrasiva CBN mají následující vynikající vlastnosti:

(1) Extrémně vysoká odolnost proti tvrdosti a opotřebení

Mikrohardness může dosáhnout 4500 HV, sekundy pouze na diamant (10000HV) a více než dvojnásobek než Corundum (2000HV)

Odolnost proti opotřebení je více než 100krát vyšší než u běžných korudových abrasiv, což je obzvláště vhodné pro zpracování materiálů s vysokou tvrzení

(2) Vynikající tepelná stabilita

Odolnost s vysokou teplotou do 1400 ° C (diamant začíná oxidovat při 800 ° C)

Udržuje řeznou výkonnost při vysokých teplotách a nereaguje s kovy na bázi železa

(3) Dobrá chemická inertnost

Chemicky nereaguje s kovy, jako je železo, nikl a kobalt

Obzvláště vhodné pro zpracování železných kovů, jako je tvrzená ocel a vysokorychlostní ocel

Charakteristiky vitrifikované vazby

Vitrifikovaná vazba je klíčovým faktorem při určování výkonu broušení kol. Mezi jeho hlavní rysy patří:

(1) Vysoká tepelná odolnost

Sínovací teplota může dosáhnout nad 1200 ° C

Udržuje stabilní mechanické vlastnosti v rozsahu pracovní teploty

(2) Vynikající rigidita

Elastický modul dosahuje nad 100GPA

Malá deformace během broušení, která vede k udržení přesnosti zpracování

(3) kontrolovatelná pórovitost

Porozita 5% -40% lze dosáhnout nastavením vzorců

Porozita pomáhá při odstraňování a chlazení čipu a zabrání popáleninám obrobku

(4) Dobré sebeobrač

Abrazivní zrna mohou po pasivaci včas spadnout a odhalit novou ostrou hranu

Udržuje nepřetržitý a stabilní broušení

Jedinečná struktura keramických broušení CBN

Typická keramická broušení CBN přijímají vícevrstvý konstrukci struktury:

(1) Abrazivní vrstva

Koncentrace CBN je obvykle 75%-150% (objemová frakce)

Rozsah abrazivní velikosti: hrubé broušení #80- #120, jemné broušení #400- #2000

(2) přechodná vrstva

Zajišťuje pevné vazby mezi abrazivní vrstvou a substrátem

Tloušťka je obvykle 1-2 mm

(3) Maticový materiál

Hliníková slitina: lehká, vhodná pro vysokorychlostní mletí

Ocelová matrice: Vysoká rigidita, používaná pro broušení s těžkým zatížením

Výhody keramické vazby

Keramická vazba je anorganický materiál složený ze skleněné fáze a krystalické fáze. Mezi jeho výhody patří:

Vysoká rigidita: Odolnější vůči deformaci než pryskyřice nebo kovová vazba, vhodná pro vysoce přesné broušení

Vysokoteplotní odpor: udržuje stabilitu i během vysokorychlostního broušení (více než 120 m/s).

Vynikající ostražití: Po ochucení se abrazivní zrna padají pryč, odhalují čerstvě naostřenou hranu a udržují ostrost.

Srovnání s tradičními brusnými koly (korundum, diamant atd.)

Porovnání výkonu

Ve srovnání s tradičními brusnými koly nabízejí keramická broušení CBN značné výhody:

Specifikace výkonu	Broušení korundu	Broušení z pryskyřice CBN	Vitrifikovaný broušení CBN
Maximální provozní teplota	800 ° C.	300 ° C.	1400 ° C.
Poměr broušení (hodnota G)	10-50	200-500	500-2000
Maximální lineární rychlost	80m/s	100 m/s	160 m/s
Rozměrová stabilita	Veletrh	Dobrý	Vynikající
Frekvence obvazu	Vysoký	Střední	Nízký

2. opatření pro použití keramického broušení broušení CBN Precision Cone Broušení

Výběr a instalace broušení

Výběr a porovnávání broušení

Vyberte příslušnou koncentraci CBN na základě materiálu obrobku (pro tvrzenou ocel se doporučuje 100% -150%)

Zásady výběru velikosti štěrku:

Hrubé broušení: #80- #120

Polopevní broušení: #150- #240

Skvělé broušení: #400 a vyšší

Výběr typu pojivo (skleněná fáze/mikrokrystalická keramika)

Specifikace instalace

Použijte vyhrazenou přírubu, abyste zajistili rovnoměrně distribuovanou upínací sílu

Po instalaci je nutné dynamické vyvážení (zbytková nevyváženost ≤ 0,4 g · mm/kg)

Před počátečním použitím proveďte nečinný test (3 0 minut a postupně zvyšujte rychlost na provozní rychlost)

Řízení procesu broušení

Klíčové body nastavení parametrů

Lineární řízení rychlosti:

Ocel: 80-120 m/s

Karbid: 60-100 m/s

Výběr sazby krmivy:

Hrubé broušení: 0,01-0,03 mm/mrtvice

Jemné broušení: 0,002-0,01 mm/mrtvice

Doba čištění jiskry: Během jemné fáze broušení proveďte alespoň tři mletí jisker.

Řízení chladicí kapaliny

Musí být použita specializovaná mletí tekutiny (pH 8,5-9,5).

Požadavek na průtok: ≥ 2 l/min na mm šířky broušení.

Přesnost filtru ≤ 25 μm. Pravidelně kontrolujte koncentraci (doporučené 4 -6%)

Oblékání a údržba

Specifikace obvazu na broušení

Výběr nástrojů pro oblékání:

Hrubý obvaz: jednobodové diamantové pero

Jemné dresink: Diamond Roller

Parametry oblékání:

Obvaz: 0,002-0,01 mm/zdvih

Poměr rychlosti obvazu: 0,6 až 0,8 (poměr broušení k válcovému lineární rychlosti)

Noste monitorování

Pravidelně kontrolujte stav povrchu broušení (každých 8 hodin)

Vytvořit systém monitorování broušení/monitorování síly a nastavit prahové hodnoty alarmů

Údaje o životnosti kol zaznamenávají (průměrný počet dílů zpracovaných na interval oblékání)

Bezpečnostní provozní požadavky

Ochranná opatření

Musí být nainstalován ochranný kryt (úhel otevření ≤ 180 °)

Operátoři musí nosit ochranné masky (chránit před prachem CBN).

Magnetický separátor musí být nainstalován v pracovní oblasti pro sběr kovových čipů.

Abnormální manipulace

Postup přebytku vibrací:

Okamžitě zastavte stroj.

Zkontrolujte radiální házení vřetena (měla by být ≤ 0,005 mm).

Znovu vyvážení.

Odpověď popáleniny:

Zkontrolujte úhel postřiku chladicí kapaliny.

Snižte rychlost krmiva o 20%-30%.

Kontrola životního prostředí

Řízení teploty a vlhkosti

Udržujte teplotu dílny 20 ± 2 ° C.

Relativní vlhkost 45%-65%.

Přesné mletí místnosti musí být udržovány při konstantní teplotě.

Opatření prevence vibrací:

Nainstalujte zařízení na základ odolný vůči vibracím (amplituda ≤2 μm).

Vyvarujte se zařízení ve stejné oblasti jako razítko.

3. Běžné problémové řešení pro keramické broušení CBN Precision Cone Broušení strojů

Problémy s přesností obrábění

Odchylka úhlu kužele

Fenomén: Úhel kužele obrobku z tolerance (> ± 0,005 °)

Možné příčiny:

Ztráta strojní geometrické přesnosti (vodítka/vřeteno)

Nesprávné nastavení úhlu obvazu na mletí

Nedostatečná tuhost obrobku/příslušenství způsobující deformaci

Řešení:

Pomocí laserového interferometru zkontrolujte geometrickou přesnost obráběcího stroje (zaměření na osu z a osy X kolmé))

Rekalibrujte úhel komody na mletí (doporučuje se pomocí standardního rozchodu úhlu)

Přidejte další body podpory obrobku a přepněte do hydraulické svorky (ovládejte upínací sílu na 3-5 MPa)

Out-of-tolerance kulatost

Fenomén: kulatost> 2 μm

Možné příčiny:

Špatná dynamická rovnováha brusného kola

Opotřebení vřetena (radiální házení> 0,003 mm)

Nadměrné parametry broušení

Řešení:

Znovu vyvážit brusné kolo (cílová hodnota: G1.0)

Zkontrolujte radiální házení vřetena a v případě potřeby vyměňte ložiska (doporučují se keramická ložiska)

Upravit parametry:

Snižte lineární rychlost o 10%-15%

Snižte rychlost krmiva na 50% původní hodnoty

Problémy s kvalitou povrchu

Zvlnění povrchu

Fenomén: Pravidelné vlnící vzory (vlnová délka 0,1-0,5 mm)

Možné příčiny:

Vibrace systému broušení kol

Loose Machine Foundation

Broušení rezonance

Řešení:

Zkontrolujte a posilujte základ (vibrační hodnota by měla být ≤ 2μm/s)

Upravte rychlost otáčení, abyste se vyhnuli rezonanční zóně (určené analýzou spektra FFT)

Použijte nerovnoměrně rozmístěný brusný kolo (například typ spirálové drážky)

Spálení povrchu

Příznak: Zbarvení povrchu obrobku (oxidace)

Možné příčiny:

Nedostatečné chlazení (nedostatečný průtok/tlak)

Póry ucpaného brusného kola

Nadměrná rychlost krmiva

Řešení:

Optimalizujte chladicí systém:

Zvyšte průtok na 15 l/min · mm (šířka broušení)

Použijte konstrukci duální trysky (jeden nahoře a jeden na dně, nakloněný při 15 °)

Vyčistěte póry broušení vysokotlakou vzduchovou pistolí (0,6 MPa stlačeného vzduchu)

Snižte rychlost krmiva o 30% a zvýšit počet lešticích cyklů (≥ 3)

Abnormality broušení kol

Nadměrné opotřebení

Příznak: Životnost broušení je snížena o více než 50%

Možné příčiny:

Nesprávná abrazivní koncentrace

Změny v materiálu obrobku (např. Obsahující tvrdé fáze)

Nesprávné parametry oblékání

Řešení:

Upravit koncentraci CBN:

Vytvářená ocel: 100%-125%

Karbid: 75%-100%

Upravit parametry obvazu:

Snižte rychlost krmiva na 0,001 mm/mrtvice

Upravit poměr rychlosti obvazu na 0,4

Abrazivní uvolňování zrn

Fenomén: Na povrchu brusného kola se objevují „plešaté skvrny“

Možné příčiny:

Nedostatečná síla vazby

Nadměrné nárazové zatížení

Koroze chladicí kapaliny

Řešení:

Použijte vysoce pevnou mikrokrystalickou keramickou vazbu

Optimalizujte metodu řezání (použijte šikmé řezání, úhel <5 °)

Změňte typ chladicí kapaliny (vyhněte se přísadům obsahujícím síru)

Problémy s procesním systémem

Nízká účinnost zpracování

Fenomén: 30% snížení rychlosti odstraňování kovů

Možné příčiny:

Drupavost broušení

Nedostatečný broušení

Konzervativní procesní parametry

Řešení:

Implementace monitorování podmínek:

Nastavit prahovou hodnotu napájení (85% jmenovitého alarmu)

Použijte akustické emisní senzor ke sledování stavu broušení

Rozměrová nestabilita

Fenomén: rozměrová variace šarží> 0,005 mm

Možné příčiny:

Nahromaděná tepelná deformace

Chyba systému měření

Nekompenzované opotřebení broušení

Řešení:

Implementace kompenzace teploty:

Doba zahřívání stroje ≥ 2 hodiny

Nainstalujte systém řízení okolní teploty (20 ± 1 ° C)

Vytvořit mechanismus automatické kompenzace:

Spouštějte online měření každých 10 dílů

Automaticky opravte souřadnici osy Z prostřednictvím PLC

Odstraňování nouzových potíží

Crack broušení kol

Nouzová opatření:

Okamžitě stiskněte tlačítko pro nouzové zastavení

Zkontrolujte integritu ochranného krytu

Příčiny vyšetřování:

Překročení rychlosti (zkontrolujte maximální štítk rychlosti)

Nadměrné instalační napětí (točivý moment příruby podle příručky)

Selhání upínání obrobku

Nouzová opatření:

Zkontrolujte hydraulický tlak svorky po vypnutí (obvykle 3-5 MPa)

Použijte sekundární roztok polohy (mechanické polohování pneumatického upínání)

Přidejte vizuální kontrolu k klíčovým procesům (pro potvrzení správného upínání)

Doporučení preventivní údržby

Vytvořit monitorovací protokol:

Zaznamenejte křivku brusné síly po každém obvazu

Sledujte trendy života broušení kol (správa kontrolního grafu)

Správa náhradních dílů:

Udržujte nouzové nástroje pro obvazy kol (diamantové válce)

Vřeteno ložiskové náhradní díly (doporučené povinné výměny po 8 000 hodinách)

4. Hlavní funkce a výhody keramických brusných kužele CBN.

Hlavní funkce

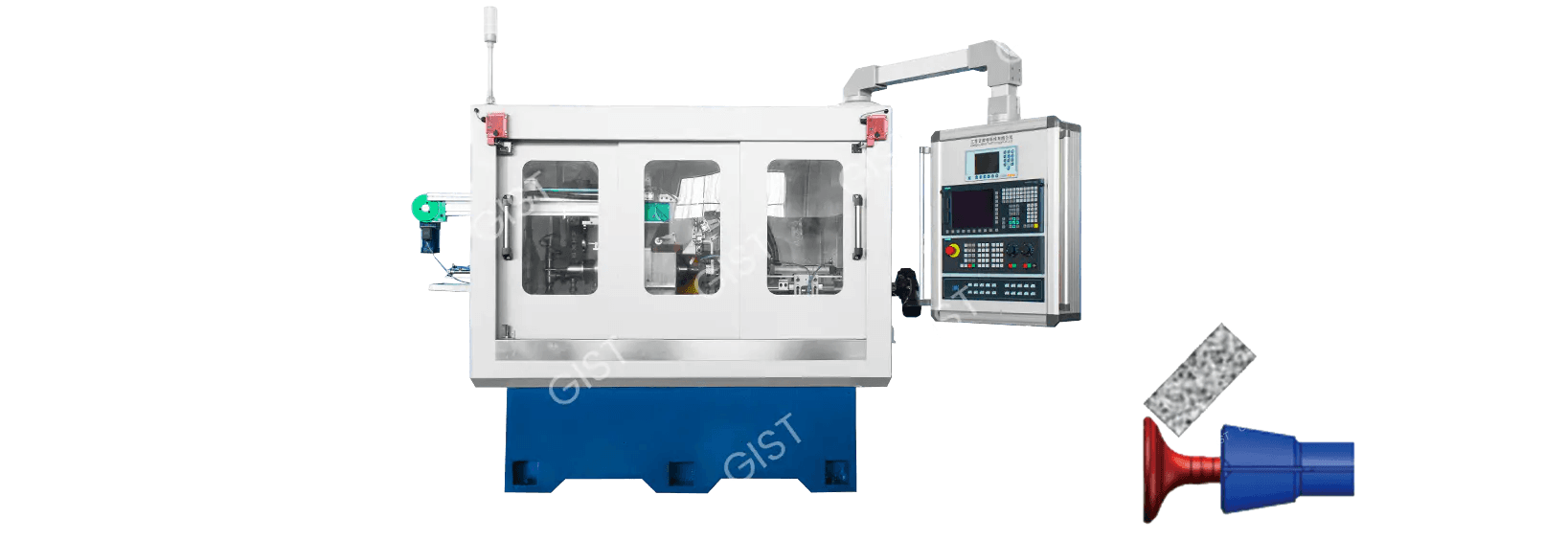

Keramické CBN Kolo Precision Cone Grunders jsou špičkové vybavení speciálně navržené pro obrábění vysoce přesných kuželových částí. Jejich hlavní funkce jsou následující:

Vytvoření vysoce přesného kužele

Dosažení přesnosti obrábění na úrovni mikronu (kulatost ≤ 1 μm, tolerance úhlu kužele ± 0,003 °).

Může zpracovat celou řadu kuželových struktur:

Automobilový přenosový synchronizátor kužely

Mortise Motor Aircraft Motor a doplňkové kužely

Přesné nosné kužely

Kužely pro reliéfní kužely

Zpracování obtížně strojových materiálů

Navrženo pro materiály s vysokou tvrdostí:

Tvrzená ocel (HRC60)

Slitiny s vysokou teplotou (Inconel 718 atd.)

Karbid (YG8 atd.)

Vyřešte problémy tradičních broušení kol, které jsou „neschopné brousit“ a náchylné k popáleninám

Kombinované možnosti obrábění

Integrovaný proces grindingu otáčení

Kompletní obrábění s více funkcemi v jednom nastavení upínání:

Kuželový válcový povrch

Koncová tvář zkosení

Profilování povrchové drážky

Základní výhody

Ultra dlouhá životnost nástroje

Porovnání položky	Broušení korundu	Vitrifikovaný broušení CBN
Oblékání života	50 kusů	2 000 kusů
Celková životnost	200 kusů	50 000 kusů
Frekvence obvazu	Dvakrát za směnu	Jednou týdně

Vynikající kvalita povrchu

Drsnost povrchu RA dosáhne 0,1 μm (zrcadlová povrchová úprava)

Žádná hloubka popáleniny <2 μm (konvenční broušení kol> 10 μm)

Zbytkové napětí kontrolované v rámci -200MPA (stav tlaku)

Výkon vysoce účinné obrábění

Významně zlepšená rychlost odstraňování kovů:

Vytvářená ocel: 2,5 mm³/mm · s (konvenční proces 0,8 mm³/mm · s)

Karbid: 1,2 mm³/mm · s (konvenční proces 0,3 mm³/mm · s)

Doba zkrácení cyklu zkrátila o 40%-60%

Energeticky úsporné a ekologické funkce

Porovnání spotřeby energie:

Konvenční mlýnek: 25kW · H/100 kusů

Grinder CBN: 8kW · H/100 kusů

Snížení odpadu:

Broušení čipů se snížilo o 80%

Spotřeba chladicí kapaliny se snížila o 50%

Inteligentní řízení procesů

Vybaven online měřicím systémem (typ laseru/kontaktu)

Adaptivní kompenzační funkce:

Automaticky opravuje opotřebení broušení

Kompenzace v reálném čase za tepelnou deformaci

Digitální dvojčata předpovídá výsledky obrábění

Technické průlomy

Materiální inovace

Technologie nanokamických dluhopisů:

Pevnost v ohybu se zvýšila na 180 MPa

Odolnost proti teplu se zvýšila o 30%

Vícevrstvé kompozitní brusné kolo:

Základní vrstva: Matice s vysokou touhou

Přechodová vrstva: Materiál gradientu

Pracovní vrstva: Agregáty mikrokrystalů CBN

Procesní inovace

Kryogenní technologie broušení:

Teplota obrobku <150 ° C (konvenční proces> 400 ° C) dosaženo vysokotlakým chlazením proudu

Technologie potlačení vibrací:

Aktivní tlumicí systém řídí amplitudu vibrací do 0,5 μm

Integrace zařízení

Funkce propojení pěti a osy:

Maximální spojovací počet os: x/y/z/osa/střed

Přesnost polohování: 5 μm 5 μm/300 mm

Modulární design:

Rychlá náhrada jednotky broušení (<10 minut)

Volitelné moduly funkce otáčení/frézování

Hodnota aplikace průmyslu

Výroba automobilů

Obrábění synchronizátoru přenosu:

Přesnost obrábění se zlepšila na DIN 5

Jednotkové náklady se snížily o 35%

Nové obrábění motorového hřídele motorového vozidla:

Dosáhnout tolerance přizpůsobení 0,005 mm

Eliminujte problém s hlukem spojeným s tradičním shromážděním

Aerospace

Mortise Blade Mortise a Terónové obrábění:

Únavová životnost se zvýšila o třikrát

Obráběcí cyklus se snížil z 8 hodin na 2,5 hodiny

Obrábění kužele přistávacího zařízení:

Povrchová integrita splňuje standardy AMS2420

Míra šrotu se snížila z 15% na 0,5%

Výroba nástrojů

Karbid vrták Zpětný úhel obrábění:

Cutting Edge Serration <3 μm

Životnost nástrojů se zvýšila o 50%

Vysoce přesné frézovací řezačky se zúženými stopkami:

Kontaktní oblast> 90%

Opakovatelnost upínání 1μm

Budoucí směry rozvoje

Inteligentní upgrady:

Integrovaný systém optimalizace procesu AI

Vývoj modelu predikce stavu broušení kol.

Zelená výroba:

Průlom technologie suchého broušení

Vývoj rozložitelných pořadatelských materiálů

Ultra-přesné obrábění:

Dosažení drsnosti povrchu nanočástic (RA <0,05 μm)

Vývoj procesů odstraňování atomové úrovně

5. Běžný průvodce řešením a údržbou problémů pro keramické broušení CBN Precision Cone Broušení strojů

Diagnóza a odstraňování problémů s běžnými problémy

Odstraňování problémů s abnormální přesností obrábění

Abnormální přesnost obrábění se projevuje hlavně jako nadměrný úhel kužele a špatná kulatost. Nadměrný úhel kužele se obvykle vztahuje na odchylku více než ± 0,01 ° mezi skutečným obrobeným úhlem kužele a požadavkem na návrh, zatímco špatná kulatost označuje odchylku více než 2 μm od obráběného kruhového průřezu.

Pro nadměrný úhel kužele musí být nejprve kalibrována geometrická přesnost stroje. Doporučuje se použít laserový interferometr ke kontrole kolmo každé osy stroje, zejména kolmo mezi osy X a Z. Tento test by měl být proveden poté, co se provozní teplota stroje stabilizuje, obvykle vyžaduje zahřívací běh 1-2 hodin. Je -li detekována odchylka kolmého, měla by být opravena podle pokynů výrobce stroje. Toho je obecně dosaženo úpravou vodicí lišty lišty do 0,005-0,01 mm.

Očinek na broušení je také významným faktorem ovlivňujícím přesnost úhlu úhlu. Doporučuje se obvaz diamantového válce s rychlostí krmiva 0,002-0,005 mm. Po oblékání jsou vyžadovány nejméně tři leštící cykly bez jisker, aby se zajistila uniformita a ostrost abrazivních zrn na povrchu mletého kola. Pro vysoce přesné obrábění zúžení se před konečným obráběním doporučuje testovat grind jeden nebo dva obrobky. Pouze po dosažení uspokojivých měření může být hromadná výroba zahájena.

Špatná kulatost často úzce souvisí s podmínkou vřetena stroje. Nejprve zkontrolujte radiální házení vřetena, která by neměla překročit 0,003 mm pomocí indikátoru vytáčení. Pokud je tato hodnota překročena, může být nutné vyměnit vřetenová ložiska. Kromě toho musí být broušení dynamicky vyvážené podle standardů G1.0, přičemž nevyváženost je kontrolována do 0,4 g · mm/kg. Pro vysokorychlostní broušení (lineární rychlosti přesahující 80m/s) se pro sledování a úpravu v reálném čase doporučuje online dynamický vyvažovací systém.

Řešení vad kvality povrchu

Vady kvality povrchu obvykle zahrnují značky chatování, popáleniny a nadměrnou drsnost. Značky chatování lze kategorizovat jako pravidelné a náhodné.

Pravidelné značky chatování se obvykle objevují jako jednotné, periodické pruhy s vlnovou délkou mezi 0,1 a 0,5 mm. Tento typ problému je primárně způsoben vibracemi systému. Mezi opatření patří: přesně vyvážení broušení, aby se zajistilo, že splňuje standardy G1.0; nastavení rychlosti vřetena a pomocí analýzy spektra FFT k identifikaci rezonančních frekvencí, aby se zabránilo citlivým rozsahům rychlosti; a kontrola nadace obráběcího stroje, aby se zajistilo, že úrovně vibrací jsou pod 2 μm/s.

Náhodné značky chatování se jeví jako nepravidelné povrchové značky, což často ukazuje na možné opotřebení vřetena. V případě potřeby by měla být ložiska zkontrolována a vyměněna. Při výměně věnujte pozornost předpětí ložiska. Nadměrné předpětí může vést k předčasnému selhání ložiska.

Popáleniny jsou primárně způsobeny nadměrnými teplotami v mleté oblasti. Roztoky zahrnují: zvýšení průtoku chladicí kapaliny na nejméně 2 l/min na milimetr šířky broušení kola; Kontrola polohy trysky chladicí kapaliny, aby se zajistilo, že je zarovnána s kontaktní zónou broušení; Optimalizace parametrů broušení, náležitě snižování rychlosti krmiva a zvýšení počtu lešticích cyklů. Pro silné popáleniny může být nutné nahrazení vitrifikovaného brusného kola CBN s vyšší tepelnou vodivostí.

Nadměrná drsnost je často spojena s podmínkou broušení. Když se štěrk na mletí nudné, drsnost povrchu se výrazně zhoršuje. Je nutné oblékat broušení a po obvahu by se mělo provést testovací mletí, aby se ověřil stav. Pokud problém přetrvává, zvažte přechod na jemnější brusné broušení nebo snížení rychlosti krmiva o 50%.

Oslovení abnormalit broušení

Abnormality broušení kol se primárně projevují jako nadměrné opotřebení a abrazivní ztráta zrna. Nadměrné opotřebení brusného kola znamená, že jeho životnost je výrazně nižší, než se očekávalo, a potenciálně dosahuje pouze 50% nebo dokonce méně jeho normální životnosti.

Mezi hlavní příčiny nadměrného opotřebení patří nesprávná abrazivní koncentrace, změny vlastností materiálu obrobku a nesprávné nastavení parametrů oblékání. U obtížně materiálů, jako je tvrzená ocel, se doporučuje použít broušení s koncentrací CBN mezi 100% a 125%. Při slitinách obrábění obsahujících tvrdé fáze může být koncentrace snížena na 75% na 100%. Pokud jde o parametry obvazu, by se obvazové krmivo mělo snížit na 0,001 mm/zdvih a poměr rychlosti obvazu by měl být upraven na přibližně 0,4.

Zrušení štěrku se projevuje jako lokalizované „plešaté skvrny“ na povrchu brusného kola. Tyto lokalizované „plešaté skvrny“ jsou obvykle spojeny s nedostatečnou pevností vazby, nadměrnou nárazovou zatížení během obrábění nebo korozí chladicího kapaliny. Roztoky zahrnují: přepnutí na mletí s vysokou pevnou mikrokrystalickou keramickou vazbou; Optimalizace trasy obrábění pomocí zvýšeného vstupu méně než 5 °, aby se zabránilo dopadu způsobeným řezy pravého úhlu; a kontrola složení chladicí kapaliny, aby se zabránilo použití chladicích kapalin obsahujících korozivní přísady, jako je síra.

Nouzový plán

Reakce zlomeniny broušení kol

V případě zlomeniny broušení by měl operátor okamžitě aktivovat tlačítko pro nouzové zastavení, aby odpojil napájení stroje. Poté zkontrolujte integritu ochranného krytu, abyste zajistili, že by nikoho nemohly poškodit létající zbytky. Zkoumání nehod by se mělo zaměřit na: zda rychlost broušení překročí maximální rychlost uvedenou na štítku; Zda je montážní rovinnost příruby do 0,01 mm; a zda je broušení vypršeno nebo nesprávně uloženo.

Odezva selhání upínání obrobku

Selhání upínání obrobku může vést k vážným bezpečnostním rizikům a selhání obrobku. Mezi měření zlepšení patří přijetí systému s dvojitou polohováním: mechanické polohování, aby bylo zajištěno referenční polohu, hydraulické upínání, aby bylo zajištěno primární upínací sílu a pneumatické zablokování jako bezpečnostní prvek. Před zpracováním lze také přidat vizuální inspekci, aby se potvrdila, že ukončení obrobku je zavedeno.

Společná řešení problémů:

Příznak	Možná příčina	Řešení
Vlnky povrchu obrobku	Broušení kola nevyváženost/vřetena opotřebení	Rebalance/nahradit ložiska
Přesnost úhlu úhlu	Ztráta geometrické přesnosti stroje	Překalibrujte úroveň stroje a vodítka
Nadměrné opotřebení broušení	Nadměrné parametry broušení	Snižte lineární rychlost o 15%-20%
Spálení obrobku	Nedostatečný chladicí/broušený otupělost	Zvyšte tok chlazení/nahrazení v čase
Snížená účinnost broušení	Póry broušení kol ucpané	Vyčistěte nebo obnovte speciální čisticí tyč

Preventivní systém údržby

Klíčové body denní údržby

Denní údržba je nezbytná pro zajištění dlouhodobého a stabilního provozu zařízení. Před začátkem každé pracovní směny je třeba provést následující inspekce: Koncentrace chladicí kapaliny by měla být zkontrolována pomocí refraktometru, aby se zajistilo, že koncentrace zůstává v rozmezí 4% -6%; Tlak vzduchového systému by měl být zkontrolován, aby se udržoval provozní tlak 0,5-0,7 MPa; a broušení by mělo být vizuálně zkontrolováno na praskliny, vady nebo jiné abnormality.

Údržba po posunu je stejně důležitá a zahrnuje: čištění pracovního stolu a magnetického separátoru k odstranění kovových třísek a abrazivního nahromadění; otřesení strážců směrnic, aby se zabránilo vstupování čipů na povrch vodicího hlediska; Zaznamenávání údajů o oblékání kol a počtu obrobků zpracovaných během posunu a udržování kompletního záznamu o provozu zařízení.

Plán pravidelné údržby

Týdenní údržba se zaměřuje na kontrolu mazacího systému vodicího hlediska, aby se zajistilo, že hladina tuku je nejméně 80% a že mazací linie nejsou omezeny. Hydraulický systém by měl být důkladně zkontrolován měsíčně, se zaměřením na diferenciál tlaku filtru. Pokud tlakový rozdíl přesahuje 0,3 MPa, musí být filtr vyměněn.

Systém vřetena by měl být čtvrtletně profesionálně zkontrolován pomocí vysoce přesného mikrometru k měření radiálního házení vřetena, který by neměl překročit 0,002 mm. Mělo by být také zkontrolováno zvýšení teploty vřetena; Po čtyřech hodinách nepřetržitého provozu by neměla překročit 15 ° C. Roční údržba vyžaduje, aby profesionální technik provedl úplnou kalibraci stroje a obnovil veškerou přesnost polohování podle továrních standardů.

Klíčová správa života komponent

Jako základní součást se ložiska vřetena doporučuje být vyměněna po 8 000 hodinách provozu, bez ohledu na stav povrchu. Slidery směrnice mají obvykle životnost pěti let a měly by být okamžitě nahrazeny, aby se zabránilo ztrátě přesnosti. Příruba broušení by měla být kontrolována točivým momentem každých 2 000 hodin, aby byla zajištěna bezpečná a spolehlivá instalace. Chladicí kapalina by měla být zcela vyměněna každé tři měsíce, aby se zabránilo zhoršení, které ovlivňuje výkon obrábění.

Ceramický průvodce broušením CBN Precision Cone Broušení stroje

Kategorie údržby	Položka údržby	Podrobnosti a standardy provozu	Cyklus	Záznamové požadavky
Denní údržba	Inspekce chladicí kapaliny	Kontrola koncentrace (4%-6%), pH (8,5-9,5), přesnost filtrace ≤ 25 μm	Na směnu	Zaznamenejte koncentraci a nečistoty
	Vizuální kontrola broušení	Zkontrolujte praskliny, defekty a uvolněné abrazivní částice a čisté otvory vzduchu (0,6 MPA vzduchová pistole).	Každá směna	Pořiďte fotografie a archivujte jakékoli abnormality.
	Zkontrolujte systém tlaku vzduchu.	Ujistěte se, že tlak je mezi 0,5-0,7MPa a že v potrubí nedochází k žádným únikům.	Každá směna	Zaznamenejte hodnotu tlaku.
Týdenní údržba	Vodicí mazání kolejnice	Přidejte speciální tuk, vyplňte ≥ 80%	Týdně	Zaznamenejte mazací body a částky
	Inspekce hydraulického systému	Zkontrolujte diferenciál tlaku filtru (<0,3 MPa) a hladinu oleje ve výrazném rozsahu.	Týdně	Zaznamenejte tlakový rozdíl a hladinu oleje.
	Kontrola dynamického vyvážení broušení.	K kalibraci do G1.0 použijte dynamický vyvažovač (nevyváženost ≤ 0,4 g · mm/kg).	Týden nebo po změně brusného kola.	Zaznamenat nevyváženost.
Měsíční údržba	Inspekce přesnosti vřetena	Změřte radiální házení (≤ 0,003 mm) a axiální hru (≤ 0,002 mm)	Měsíční	Uložit inspekční zprávu
	Výměna chladicí kapaliny	Úplně vyměňte chladicí kapalinu a vyčistěte trubky a nádrž.	Každé tři měsíce	Zaznamenejte datum výměny a číslo modelu.
	Geometrická přesnost stroje Kalibrace přesnosti.	Zkontrolujte svislost každé osy pomocí laserového interferometru (osy x/z ≤ 0,005 mm/300 mm).	Čtvrtletní	Udržujte kalibrační certifikát v souboru.
Roční údržba	Přepracování úplného stroje	Zahrnuje broušení vodicí kolejnice, nastavení předpětí šroubu a testování izolace elektrického systému	Roční	Kompletní zpráva o údržbě
Klíčová správa života komponent	Výměna vřetena	Povinná výměna po 8 000 hodinách provozu pomocí keramických ložisek	Nashromážděno o hodiny	Zaznamenejte doba náhrady a dávka
	Vyměňte vodicí kolejnice a posuvníky	Vyměňte každých 5 let nebo když se vyvíjí významná hra	5 let	Zaznamenejte důvod náhrady
	Kalibrace příruby broušení	Zkontrolujte rovinnost (≤ 0,01 mm). Točivý moment šroubu musí dodržovat pokyny výrobce.	Každých 2000 hodin	Zaznamenejte hodnotu točivého momentu
Reakce na mimořádné situace	Crack broušení kol	Okamžitě zastavte stroj → Zkontrolujte ochranný kryt → Zkontrolujte problémy s rychlostí/instalací → Vyměňte broušení	V případě trhliny	Vyplňte zprávu o incidentu
	Selhání upínání obrobku	Stop Machine → Zkontrolujte tlak svorky (3-5 MPa) → Zvýšit vizuální kontrolu → Optimalizovat polohování	Když k tomu dojde	Zaznamenat nápravná opatření

Údržba opatření:

Nejprve bezpečnost: Před údržbou odpojte napájení a uvolněte tlak. Noste ochranné vybavení.

Nástroje: Používejte inspekční nástroje doporučené výrobcem (jako jsou laserové interferometry a dynamické vyvažovače).

Sledovatelnost dat: Potvrzení podpisu je vyžadováno pro každou operaci údržby a data budou archivována po dobu nejméně tří let.

Abnormální varování: Okamžitě vypněte stroj pro vyšetřování, pokud jsou detekovány problémy, jako je zvýšení vibrací nebo abnormální zvýšení teploty.

6. Keramické cbn broušení přes přesný kužel broušení časté dotazy

Jaké jsou výhody vitrifikovaných broušení CBN na tradičních broušeních kol?

Odpověď:

Extrémně dlouhá životnost: Tvrdost CBN je na druhém místě pouze s diamantem a její odolnost proti opotřebení je více než 100krát větší než u broušených kol Corundum, což výrazně snižuje frekvenci náhrady.

Vysoká tepelná stabilita: CBN vydrží teploty až do 1400 ° C, což zabraňuje popáleninám obrobku (konvenční broušení kol selhávají při 800 ° C).

Vysoce přesná retence: Vitrifikovaná vazba vykazuje vynikající rigiditu, stabilní broušené síly a může dosáhnout kuželového kruhu menší než 1 μm.

Vysoká účinnost: Rychlost odstraňování kovů se zvyšuje o 30%-50%, což je vhodné pro obtížně strojové materiály, jako je tvrzená ocel a slitiny s vysokou teplotou.

Jak si mohu vybrat správný vitrifikovaný broušení CBN? Odpověď: Následující parametry musí být upraveny na základě požadavků na materiál obrobku a přesnosti:

Velikost štěrku:

Hrubé broušení (RA 0,8 μm): #80- #120

Jemné broušení (RA 0,1μm): #400- #2000

Koncentrace:

Kalená ocel: 100%-150%

Karbid: 75%-100%

Pořadač:

Keramika skleněné fáze: Obecné účely

Mikrokrystalická keramika: Požadavky na vysokou houževnatost

Jak vyřešit značky chatování během broušení kužele?

Odpověď: Kroky odstraňování problémů:

Dynamické vyvažování: Broušení musí být stupeň G1.0 (nevyváženost ≤ 0,4 g · mm/kg).

Zkontrolujte ložiska vřetena: vyměňte, pokud radiální házení> 0,003 mm.

Upravit parametry:

Snižte lineární rychlost o 10%-15% (např. Z 120 m/s na 100 m/s).

Snižte rychlost krmiva na 50% původní hodnoty.

Optimalizace upínání: Zvyšte body podpory obrobku a snižte převis.

Jaká by mohla být příčina náhlého snížení životnosti broušení?

Odpověď: Běžné příčiny a řešení:

Příčina	Řešení
Nadměrné parametry broušení	Snižte rychlost nebo rychlost krmiva
Nedostatečná koncentrace chladicí kapaliny (<4%)	Doplňte koncentrát na 6%
Póry broušení kol ucpané	Vyčistěte vysokotlakou vzduchovou pistoli 0,6 MPa
Změnit materiál obrobku (obsahuje tvrdou fázi)	Použijte vyšší koncentraci (150%) nebo jemnější brusné brusky

Jak se mohu vyhnout popáleninám obrobku během broušení kužele?

Odpověď:

Optimalizace chlazení:

Průtok ≥ 15 l/min · mm (šířka broušení)

Použijte vnitřně chlazené brusné kolo nebo dvojitou trysku (úhel 15 °)

Nastavení procesu:

Zvyšte počet lešticích cyklů (≥ 3 mletí bez jisker)

Snižte rychlost krmiva o 30%

Výběr broušení kol:

Pro zvýšení rozptylu tepla použijte broušení s vysokou porozitou (30%-40%).

Jak mohu po obrábění vyřešit odchylky úhlu kužele (> ± 01 °)?

Odpověď:

Kalibrace geometrické přesnosti stroje:

Použijte laserový interferometr ke kontrole osy X/Z kolmo (chyba ≤ 0,005 mm/300 mm).

Oprava úhlu obvazu na mletí:

K kalibraci diamantového válcového komody použijte standardní úhel bloku. Zkontrolujte rigiditu příslušenství:

Ovládejte upínací sílu při 3-5 MPa, aby se zabránilo deformaci obrobku.

Vyžaduje vitrifikovaný broušení CBN speciální obvaz?

Odpověď:

Nástroj pro oblékání: Doporučuje se diamantové válce (dlouhá životnost a vysoká přesnost).

Nastavení parametrů:

Rychlost krmiva: 0,002-0,005 mm/mrtvice

Poměr rychlosti obvazu: 0,4 až 0,8 (poměr broušení k válcovému lineární rychlosti)

Požadavky na broušení: Po oblékání jsou vyžadovány tři průkazy bez jisker.

Jaké úpravy jsou vyžadovány po instalaci broušení?

Odpověď:

Test nečinnosti: Zvyšte rychlost postupně na provozní rychlost a běh po dobu 30 minut.

Dynamické vyvážení: Pomocí online vyvažovače se přizpůsobíte G1.0.

Test ověření broušení:

Proces 2-3 vzorky a zkontrolujte rozměry a kvalitu povrchu.

Na základě výsledků jemně upravte množství oblékání nebo parametry broušení.

7. Běžné problémy a řešení během provozu keramického broušení CBN Precision Cone Broušení strojů

Problémy s kvalitou povrchu

Pravidelné značky chatování

Charakteristiky: Periodické pruhy s vlnovou délkou 0,1-0,5 mm

Lék:

Zkontrolujte vibrace nadace (měly by být ≤2 um/s)

Upravte rychlost, abyste se vyhnuli rezonančním frekvencím

Použijte nerovnoměrně rozmístěné brusné kolo (spirálová flétna)

Spálení povrchu

Kritéria: Vrstva zbarvení kyslíku

Klíčová protiopatření:

Zvyšte průtok chladicí kapaliny na ≥15 l/min · mm

Přijměte vnitřně chlazený design brusného kola

Snižte rychlost krmiva o 30% a přidejte tři další leštící průkazy

Abnormality broušení kol

Abnormální opotřebení

Typický případ: Životnost klesá o více než 50%

Optimalizační řešení:

Upravte koncentraci CBN (100-125% pro tvrzenou ocel)

Modifikujte parametry obvazu (rychlost krmiva ≤ 0,001 mm/tah)

Abrazivní uvolňování zrn

Symptom: Na povrchu broušení se objevují „plešaté skvrny“

Příčina kořenů:

Nevýhody síly vazby

Dopad řezání pravého úhlu

Metody zlepšení:

Použijte mikrokrystalický broušení keramické vazby

Přijměte metodu řezání svahu <5 °

Problémy s procesním systémem

Rozměrová nestabilita

Klíčové kontrolní body:

Kontrola okolní teploty při 20 ± 1 ° C

Spusťte kompenzaci měření online každých 10 kusů

Vytvořit model kompenzace tepelné deformace

Odstraňování nouzových potíží

Crack broušení kol

Nouzové postupy:

Okamžitá nouzová zastávka

Zkontrolujte integritu ochranného krytu

Zkontrolujte, zda rychlost přesahuje limit

Létající obrobku

Preventivní opatření:

Použijte mechanické a hydraulické dvojité polohování

Nainstalujte vizuální potvrzovací systém

Doporučení pro optimalizaci údržby

Denní inspekce:

Koncentrace chladicí kapaliny (4-6%)

Vzhled broušení (praskliny/vady)

Pravidelná údržba:

Týdenní: Mazání směrnice (mazací mazivo ≥ 80%)

Měsíční: Inspekce házení vřetena (≤ 0,003 mm)

Dodatek: Tabulka rychlé diagnostiky

Popis problému	Položky inspekce priority	Časový limit
Značky chatter	Dynamické vyvažování/ložiska	Do 2 hodin
Popáleniny	Chladicí systém	Okamžité vypnutí
Rozměrová překročení	Kompenzace teploty	Odhodlání během směny

Vrozené výhody stanovené vlastnostmi materiálu

Nasvědčitelné superabrasivy

CBN (Nitrid BORON BORON) se může pochlubit tvrdostí 4500 HV, sekundu pouze s diamantem, ale jeho vysokoteplotní stabilita (1400 ° C) daleko převyšuje diamant (který oxiduje při 800 ° C).

Typické srovnání: Při obrábění ztuhnuté oceli (HRC 60) je životnost kola CBN 100krát větší než korunské kolo.

Synergické účinky vitrifikovaných vazeb: Mikrokrystalická keramická struktura kombinuje rigiditu (elastický modul 100 GPA) s samostatnými vlastnostmi.

Říditelná pórovitost (5%-40%) zlepšuje rozptyl tepla ve srovnání s pryskyřičnými/kovovými vazbami.

Průlom v přesnosti

Stabilita nano-úrovně

Míra ztráty zrna abrazivního zrna <0,1%/hodinu, což zajišťuje následující i po 2000 cyklech:

Kulatost ≤ 1μm

Tolerance úhlu kužele ± 0,003 °

Řízení tepelné deformace

Tepelná vodivost je 1300 W/(m · K) a teplota mlecí zóny je o 200 ° C nižší než teplota broušení korun.

Měřená data: Teplota povrchu obrobku <150 ° C Při broušení slitin titanu (konvenční procesy> 400 ° C)

Technologický vývoj výhledové

Přirozené přizpůsobení pro inteligentní broušení

Vysoce předvídatelné chování opotřebení, vhodné pro:
