Proč váš soustruh CNC konzumuje tolik energie? Zde je řešení optimalizace pro úsporu energie!

1. Pět faktorů přispívajících k vysoké spotřebě energie v CNC soustruhy

Stárnutí a neefektivnost zařízení

Zastaralé vybavení s životností přesahující 8-10 let

Ztráta účinnosti v důsledku opotřebení komponent mechanického přenosu

Zastaralé řídicí systémy, které nedokážou přesně řídit spotřebu energie

Nesprávné nastavení parametru obrábění

Neshodná rychlost řezání, rychlost krmiva a hloubka řezu

Nadměrný čas volnoběhu a nízký efektivní doba obrábění

Nepřetržitý provoz plné výkonu chladicího systému

Neefektivní motorový systém

Obecné asynchronní motory mají účinnost pouze 75–85%

Nesprávné nastavení parametru střídače

Špatné přizpůsobení motoru

Energetický odpad v pomocných systémech

Úniky hydraulického systému a nadměrně nastavení vysokého tlaku

Nadměrné používání chladicích a mazacích systémů

Nesprávný návrh systému osvětlení a větrání

Špatné řízení výroby

Nadměrná doba nečinnosti, když je zařízení nečinné

Neoptimalizované procesní trasy obrábění

Nedostatek monitorování a analýzy spotřeby energie

Plán optimalizace úspory energie CNC

Plán upgradu a vybavení vybavení

Projekt renovace	Úspory energie	Doba návratnosti
Nahrazení vysoce účinného motoru permanentního magnetu synchronní vřeteno	Úspora energie 15-25%	1,5-2 roky
Instalace systému řízení konverze inteligentních frekvencí	10-15% úspory energie	1-1,5 let
Upgradujte na vysoce přesný průvodce válečkem	5-8% úspory energie	2-3 roky
Instalace systému monitorování energie	8-12% nepřímé úspory energie	0,5-1 rok

Strategie optimalizace zpracování procesu

(1) Optimalizace řezání parametrů

Použijte vysokorychlostní řezné technologii ke zlepšení rychlosti odstraňování materiálu

Pro optimalizaci cesty nástroje použijte software CAM

Implementujte technologii suchého řezání nebo minimálního mazání

(2) Optimalizace plánování výroby

Racionálně uspořádejte sekvenci zpracování, aby se snížila volnoběh zařízení

Dávkové zpracování podobných částí pro zkrácení doby změny nástroje

Implementovat preventivní údržbu, abyste se vyhnuli náhlému prostoji

Opatření pro úsporu energie pomocného systému

(1) Modifikace chladicího systému

Nainstalujte chladicí čerpadlo s proměnnou frekvencí

Použijte inteligentní systém řízení teploty

Použijte vysoce účinné zařízení pro chladicí kapalinu

(2) Optimalizace hydraulického systému

Použijte servomotor k pohonu hydraulického čerpadla

Implementujte ovládání porovnávání tlaku

Pravidelně kontrolujte těsnění potrubí

Úvahy o implementaci renovace úspory energie

Předběžná hodnocení jsou zásadní

Proveďte podrobný energetický audit

Identifikujte klíčové body spotřeby energie

Vypočítejte návratnost investic

Strategie implementace krok za krokem

Začněte s snadným a pak obtížným softwarem nejprve, poté hardware

Nejprve průkopnický a poté zvětšen

Vytvořit energetickou úsporu základní linie

Neustálé sledování a zlepšování

Pravidelně analyzujte údaje o spotřebě energie

Stanovit metriky výkonu úsporné energie

Nepřetržitě optimalizovat techniky zpracování

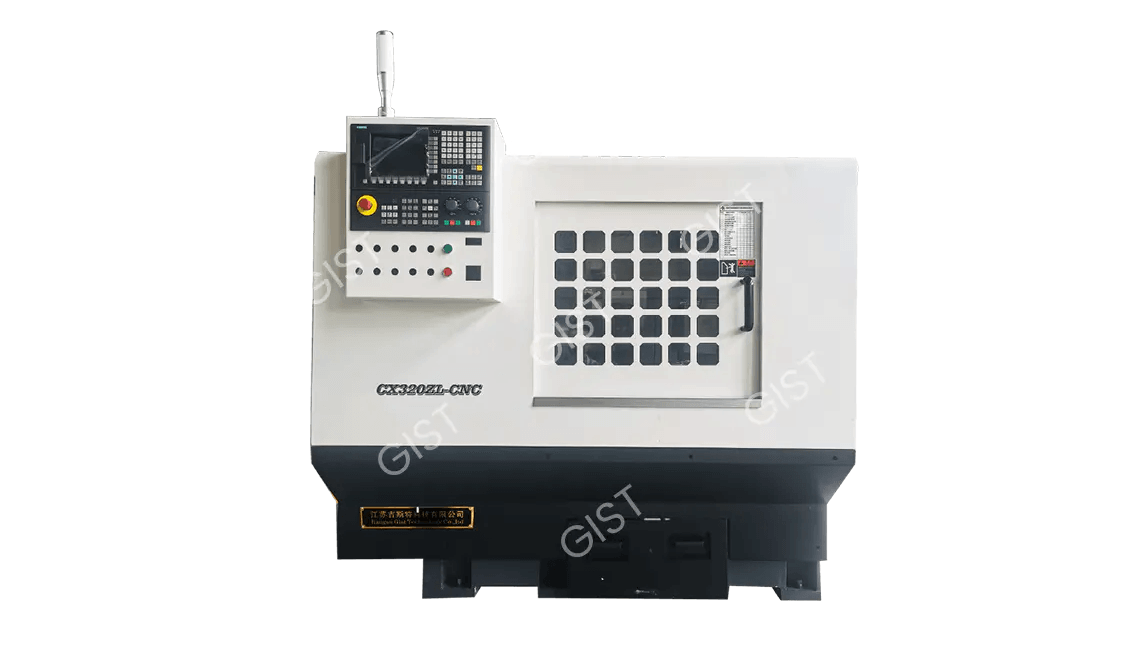

2. Funkce a výhody soustruhů CNC

Základní funkce soustruhů CNC

CNC soustruhy (počítačové numerické kontrolní soustruhy) jsou moderní zařízení pro zpracování, které používá digitální signály k řízení pohybu obráběcího stroje a procesy obrábění. Hrají nenahraditelnou roli ve výrobním průmyslu:

Přesné obrábění dílů: Jsou schopny přesné obrábění různých rotujících částí, jako jsou hřídele, disky a rukávy, dosažení rozměrové přesnosti IT6-IT7 a drsnost povrchu RA0,8-1,6 μm.

Složité obrábění tvaru: Prostřednictvím víceosé vazby mohou stroje zakřivené povrchy, zužující se, závity (včetně vláken s více startu) a obrysy ve tvaru speciálních tvarů, které jsou obtížně dosažitelné na tradičních soustruzích.

Zajištění hromadné výroby: Prostřednictvím kontroly programu dosahují vysoké konzistence v procesu obrábění, takže je obzvláště vhodné pro standardizovanou produkci rozsáhlých, vysoce přesných částí.

Nadace pro automatizovanou výrobu: Jako klíčová součást flexibilních výrobních systémů (FMS) a automatizovaných výrobních linek umožňují spolupráci s jiným vybavením.

Základní výhody soustruhů CNC

( 1 ) Vysoká přesnost a vysoká opakovatelnost

Pomocí pohonu s kuličkovým šroubem může přesnost polohování dosáhnout ± 0,005 mm.

Řídicí systém s uzavřenou smyčkou kompenzuje chyby v reálném čase.

Opakovatelnost obrábění dosahuje až 99,9%, což snižuje lidskou chybu.

( 2 ) Významně zlepšená účinnost obrábění

Optimalizované parametry řezání:

Rychlost vřetena může dosáhnout více než 8000 ot / min (ve srovnání s 2000 ot / min pro tradiční soustruhy).

Rychlá rychlost traverze přesahuje 30 m/min.

Snížený pomocný čas:

Automatická doba změny nástroje je 1-3 sekundy.

Okamžité programové volání jsou dokončeny.

Účinnost obrábění je 3-5krát vyšší než u běžných soustruhů.

( 3 ) Flexibilní obrábění

Zpracování různých částí lze zpracovat změnou programů.

Jeden stroj může dokončit více procesů, jako je otáčení, vrtání a klepání.

Rychle přepněte mezi typy produktů a přizpůsobujte se malým dávkovým výrobě více odrůd.

(4) Inteligentní operace

Vybaveno automatickým nastavením nástrojů, kompenzací nástrojů a funkcemi diagnostiky poruch.

Grafické rozhraní programování zjednodušuje operaci.

Ukládání stovek souborů. Jediný obráběcí program lze kdykoli vyzvat.

( 5 ) Kontrolovatelnost kvality

Sledování procesu obrábění v reálném čase

Automatická detekce a kompenzace opotřebení nástroje

Zpracování dat je sledovatelná pro snadnou správu kvality

Technické vlastnosti soustruhů CNC

( 1 ) Mechanická struktura

Postel s vysokou rigiditou:

Vyrobeno z meehanitu litiny nebo pryskyřičného betonu

Optimalizovaná struktura žebra pro zlepšení odolnosti vibrací

Precision Guide System:

Lineární válečkové průvodce nebo posuvné průvodce

Předinstalovaná struktura eliminuje vůli

Vysoce výkonné vřeteno:

Keramická ložiska nebo hydrostatická ložiska

Systém chlazení konstantní teploty řídí tepelnou deformaci

( 2 ) Funkce řídicího systému

Ovládání vícenásobné osy:

Standardní konfigurace: osy X a Z, volitelné osy C a Y

Umožňuje frézování a otáčení operací

Moduly inteligentních funkcí:

Správa života nástrojů

Adaptivní kontrola

Systém ochrany proti kolizi

( 3 ) Funkce systému nástrojů

Standardní věžička VDI/BMT

Podporuje živé nástroje (frézování a vrtné funkce)

Mechanismus rychlé změny nástroje

Vysokotlaký chladicí systém (volitelný)

Porovnání aplikačních výhod spojů CNC

Porovnání položek	CNC soustruh	Tradiční soustruh
Přesnost obrábění	± 0,005 mm	± 0,05 mm
Složité díly	Machinable	Obtížné stroj
Doba přechodu	10-30 minut	2-4 hodiny
Požadavky na provoz	Vyžadované programovací dovednosti	Závisí na zkušenostech technika
Náklady na práci	Jedna osoba může provozovat více strojů	Jedna osoba provozuje jeden stroj
Vhodné pro výrobu dávek	Jednorázová až velká dávková výroba	Malá dávková výroba

Typické scénáře aplikací

• Výroba automobilu: Zpracování klíčových komponent, jako jsou hřídele motoru, brzdové disky a kola
• Aerospace: vysoce přesné části, jako jsou čepele turbíny a letecké klouby
• Zdravotnictví: Přesné komponenty, jako jsou umělé klouby a chirurgické nástroje
• Výroba plísní: Zpracování jádra a dutiny pro injekční a lisové formy
• Elektronická komunikace: Precision Parts, jako jsou konektory optických vláken a rádiová frekvenční zařízení

Nižší celkové náklady

Snížená pracovní závislost

Jeden operátor může spravovat více strojů a snižovat náklady na práci.

Potřeba kvalifikovaných techniků je snížena, což umožňuje novým operátorům pracovat s minimálním školením.

Úspory materiálu a energie

Optimalizované řezné parametry snižují rychlost šrotu (z 5% na 0,5%).

Vysoce účinná elektrická vřetena používají o 20% až 30% méně energie než tradiční motory.

Delší životnost nástroje

Inteligentní řezné parametry vysokotlakého chladicí kapaliny zvyšují životnost nástroje o 50% až 100%.

Snížená frekvence změny nástroje snižuje náklady na nástroj.

3. Analýza a řešení pro běžné problémy soustruhu CNC

Jako přesné obráběcí vybavení se při používání musí soustruhy CNC setkat s různými problémy. Pochopení těchto problémů a jejich řešení je zásadní pro zajištění kvality obrábění a zlepšení účinnosti výroby.

Problémy s přesností obrábění

• Nadměrná přesnost rozměru

Příznaky: Rozměry součástí po obrábění jsou mimo rozsah tolerance

Analýza příčiny:

Nesprávné nastavení parametru kompenzace nástroje

Nadměrná protestace stroje

Deformace obrobku během ukončení

Tepelná deformace způsobená kolísáním teploty

Řešení:

Pravidelně kontrolujte a kompenzujte vůli

Použijte stabilnější systém příslušenství

Ovládejte teplotu okolního dílny (nejlépe 20 ± 2 ° C)

Předehřejte stroj před obráběním (po dobu nejméně 30 minut)

• Špatná kulatost/válcovna

Příznaky: ovalizace nebo zúžení na válcových částech

Analýza příčiny:

Nadměrná radiální házení vřetena

Středové a vřetenové vyrovnání

Nadměrné řezné síly vedoucí k deformaci

Nerovnoměrné opotřebení nástroje

Řešení:

Zkontrolujte a upravte přesnost vřetena (házení by mělo být ≤ 0,005 mm)

Rekalibrace koaxiality středu

Optimalizujte parametry řezání (snižte krmivo nebo hloubku řezu)

Pravidelně vyměňte nástroje a implementujte kompenzaci opotřebení nástroje

Problémy s kvalitou povrchu

• Špatná drsnost povrchu

Příznaky: Zjevné značky nástrojů nebo značky chatování na obrobeném povrchu

Analýza příčiny:

Nesprávné parametry řezání (příliš nízká rychlost nebo příliš vysoká krmiva)

Nesprávná geometrie nástroje

Nedostatečná tuhost přístroje způsobující vibrace

Nedostatečné chlazení a mazání

Řešení:

Zvýšení rychlosti řezu (150-300 m/min doporučeno pro karbidové nástroje)

Použijte ostrý úhel hrabění a vhodný poloměr nosu nástroje

Zkontrolujte a utáhněte všechny pohyblivé části

Zajistěte dostatečný tok a tlak chladicí kapaliny

• Spálení povrchu

Příznaky: Zbarvení nebo tvrzená vrstva na obrobeném povrchu

Analýza příčiny:

Nadměrná řezná teplota

Těžké opotřebení nástroje

Nedostatečná koncentrace chladicí kapaliny

Nedostatečná rychlost krmiva vedoucí ke zvýšenému tření

Řešení:

Okamžitě vyměňte opotřebované nástroje

Zvýšit koncentraci chladiva (doporučeno 5-10%)

Vhodně zvýšit rychlost krmiva (vyhněte se méně než 0,05 mm/min)

Použijte vysokotlaký systém chladicí kapaliny (tlak ≥ 7 MPa)

Problémy s mechanickým selháním

• Abnormalita vřetena

Příznaky: vibrace vřetena, abnormální hluk nebo nadměrný nárůst teploty

Analýza příčiny:

Nosné opotřebení nebo špatné mazání

Nerovnoměrné napětí pásu

Dynamická nerovnováha vřetena

Selhání pohonu motoru

Řešení:

Pravidelně vyměňte ložiska vřeten (doporučena 8 000 hodin)

Zkontrolujte a upravte napětí pásu

Opětovné vyvážení

Zkontrolujte stabilitu výstupního proudu pohonu

• Vodicí kolejnice neobvyklý pohyb

Příznaky: Vysoký pohybový odolnost, nepřesné umístění nebo abnormální hluk

Analýza příčiny:

Nedostatečné mazání vodicí kolejnice

Neefektivní předpětí kulového šroubu

Stuck Guide Rail Guard

Opotřebovaný povrch vodicí kolejnice

Řešení:

Zajistěte, aby automatický mazací systém správně funguje (průtok oleje 0,1-0,3 ml/min)

Upravte předpětí šroubu

Vyčistěte žetony od strážce vodicí železnice

Těžké opotřebení vyžaduje výměnu sestavy vodicí kolejnice

Problémy s elektrickým řízením

• Alarmy systému servo

Společné kódy alarmů:

Alarm přetížení (AL.10)

Porucha kodéru (AL.16)

Alarm přepětí (AL.30)

Metody manipulace:

Zkontrolujte nadměrné mechanické zatížení

Zkontrolujte, zda nejsou kabely kodéru

Opatření pro stabilní napětí mřížky (380 V ± 10%)

V případě potřeby vyměňte servo Drive

• Systémová havárie CNC

Příznak: systém nereaguje nebo automaticky restartuje

Analýza příčiny:

Přehřátí systému

Rušení napájení

Konflikt softwaru

Nedostatečná paměť

Řešení:

Zkontrolujte správnou provoz ventilátoru chlazení

Namontujte regulátor a filtr napětí

Pravidelně jasné zbytečné programy

Proveďte zálohování a obnovení systému

Problémy související s nástrojem

• Abnormální opotřebení nástroje

Typy nosit:

Opotřebení boku (vyměňte, pokud VB> 0,3 mm)

Kolébka opotřebení

Chipping tipu nástroje

Preventivní opatření:

Pro materiál vyberte vhodný nástrojový materiál (karbid/CBN/keramika)

Použijte optimalizované řezné parametry (viz doporučení výrobce nástrojů)

Zajistěte dostatečné chlazení a mazání

Vyvarujte se přerušovaného řezání

• Chipping/rozbití nástroje

Hlavní příčiny:

Náhlé změny řezné síly (např. Nerovnoměrné zásoby)

Nadměrný přesah nástrojů

Tvrdá místa v obrobku

Chyby programu vedoucí ke srážkám

Preventivní opatření:

Před obráběním zkontrolujte zásoby

Minimalizujte přesah nástroje (ne více než čtyřikrát průměr)

Použijte přírůstkové řezání (hrubování a dokončení)

K ověření programu použijte simulační software

Problémy s provozem a údržbou

• Problémy s upínáním obrobku

Běžné chyby:

Nadměrná upínací síla vedoucí k deformaci

Nesprávný výběr polohovacích údajů

Neschopnost pravidelně kalibrovat příslušenství

Správný přístup:

Použijte točivý momentový klíč k ovládání upínací síly (obvykle 50-100 nm)

Dodržovat princip jednotných údajů

Zkontrolujte přesnost polohování příslušenství měsíčně (≤ 0,01 mm)

• Nedostatečná rutinní údržba

Klíčové položky údržby:

Mazací systém: kontrolujte hladinu oleje a kvalita každý týden

Chladicí systém: Vyměňte chladicí kapalinu a vyčistěte měsíčně chladič

Pneumatický systém: Zkontrolujte filtr a denně odtoku

Elektrický systém: Zkontrolujte čtvrtletně těsnost terminálu

Problémy se speciálním zpracováním materiálu

• Lepečení z nerezové oceli

Řešení:

Použijte ostré nástroje (úhel hraběte 12-15 °)

Zvýšení řezné rychlosti (≥120 m/min)

Použijte řezací tekutinu obsahující přísady na extrémní tlak

Vyvarujte se nízkorychlostního, vysoce krmeného obrábění

• Hlavní hrana z hliníku

Preventivní opatření:

Použijte nástroje PCD

Zvýšení řezné rychlosti (3000-5000 ot / min)

Použijte řezací tekutinu na bázi petroleje

Udržujte vysoce kvalitní povrch na obličeji nástrojů

Viii. Doporučení pro proces diagnostiky problému

Pokud dojde k problémům s obrábění, doporučuje se postupovat podle těchto kroků pro odstraňování problémů:

Potvrzení fenoménu: Specifické příznaky záznamu (rozměry, povrch, zvuk atd.)

Kontrola parametrů: Ověřte parametry a postupy řezání proudu

Kontrola nástroje: Změřte opotřebení nástroje

Stav stroje: Zkontrolujte přesnost pohybu a rigiditu každé osy

Analýza procesu: Vyhodnoťte racionalitu procesní trasy

Potvrzení materiálu: Zkontrolujte konzistenci materiálu obrobku

Environmentální faktory: Zvažte účinky teploty, vlhkosti a vibrací

Preventivní plán údržby

Položky údržby	Cyklus	Podrobnosti o inspekci
Přesnost vřetena	Měsíční	Radiální házení, axiální hra
Průvodce železniční stav	Týdně	Mazací stav, opotřebení
Umístění věže	Čtvrtletní	Opakovatelnost
Chladicí systém	Měsíční	Koncentrace, hodnota pH, průtok
Elektrický systém	Pololetně	Terminální bloky, uzemňovací odpor

4. Průvodce údržbou a péčí CNC

Denní obsah údržby

Před spuštěním stroje zkontrolujte

Zkontrolujte hladinu hydraulického oleje (udržujte jej v poloze 2/3 v olejovém okně)

Potvrďte, že tlak vzduchu je stabilní v rozmezí 0,4-0,6 MPA

Zkontrolujte mazání vodicích kolejnic každé osy (olejový film by měl být rovnoměrně distribuován)

Ověřte koncentraci chladicí kapaliny (doporučuje se 5-8%)

Monitorování během provozu

Monitorujte zvuk operace vřetena (nemělo by existovat žádné abnormální vibrace a hluk)

Sledujte hladký pohyb každé osy (bez dotvarování nebo chvění)

Monitorujte teplotu systému (zvýšení teploty vřetena nepřesahuje 25 ℃)

Operace před uzavřením stroje

Vyčistěte žetony na pracovním stole a věži (použijte speciální kartáč)

Přesuňte každou osu do středu stroje (aby se zabránilo nerovnoměrné síle na vodicích kolejích)

Zkontrolujte opotřebení nástroje a zaznamenejte jej (hodnota VB nepřesahuje 0,3 mm)

Plán pravidelné údržby

(1) Týdenní údržba

Údržba mazacího systému

Zkontrolujte hladinu oleje automatického mazacího čerpadla (doplňte vodicí železniční olej ISO VG32)

Ručně namažte rukáv ocasu (použijte tuk na bázi lithia)

Vyčistěte vnitřek strážce vodicí železnice (rána komprimovaným vzduchem)

Údržba systému chlazení

Vyčistěte filtr chladicí kapaliny (velikost sítě ≥ 100 Mesh)

Zkontrolujte hodnotu pH chladicí kapaliny (udržujte ji v rozsahu 8,5-9,5)

Odstraňte sediment z nádrže na vodu (magnetická tyč absorbuje kovové lupínky)

(2) Měsíční údržba

Zkontrolujte mechanické části

Změřte radiální házení vřetena (≤ 0,005 mm)

Zkontrolujte předpětí kulového šroubu (axiální vůle ≤ 0,01 mm)

Ověřte přesnost polohování věže (opakované polohování ≤ 0,005 mm)

Inspekce elektrického systému

Utáhněte all připojení terminál drátu (točivý moment 2-4n · m)

Zkontrolujte odolnost proti pozemnímu pozemnímu (≤4Ω)

Vyčistěte filtr zařízení pro ovládání elektrického ovládání (zpětné čištění stlačeným vzduchem)

(3) Čtvrtletní údržba

Údržba hydraulického systému

Vyměňte filtr hydraulického oleje (přesnost filtrace 10 μm)

Zkontrolujte hydraulický tlak (v souladu s hodnotou kalibrace zařízení)

Zkontrolujte těsnění potrubí (bez úniku)

Přesná kalibrace

Laserový interferometr pro kontrolu přesnosti polohování každé osy (kompenzace vůle)

Ballbar pro kontrolu chyby zaokrouhlování (≤ 0,015 mm)

Resetujte parametry kompenzace nástroje

Body údržby pro klíčové komponenty

Systém vřetena

Vyměňte mazivo vřetena každých 2000 hodin (NLGI Level 2

Pravidelně kontrolujte napětí pásu (vychýlení ≤ 10 mm/100n tlak).

Udržujte vřetenovou zúžení čisté (použijte vyhrazenou tyčinku).

Systém směrnic

Zkontrolujte integritu škrabky směrnice denně.

Použijte měsíční olej Anti-Rust Oil (mimo službu mimo službu).

Upravte předpětí směrnice každých šest měsíců.

Věž

Zkontrolujte každý týden nalezení věže na lokalizaci věže.

Vyčistěte měsíčně zúžení obsahu nástrojů (otřete ethanolem).

Čtvrtletně namažte indexovací mechanismus (extrémní tlakový tuk).

Seznam nástrojů údržby

Typ nástroje	Konkrétní položka	Aplikace
Čisticí nástroj	Nylonový kartáč	Čištění chipů směrnice
Měřicí nástroj	Indikátor vytáčení (0,01 mm)	Detekce házení vřetena
Mazací nástroj	Manuální mazací zbraň	Naplnění tuku

Běžné mylné představy a opravy údržby

Mýtus 1: Další mazání je lepší

Skutečnost: Překrizace povede k silnému olejovému filmu, který sníží přesnost

Správná praxe: Namažte podle objemu oleje určeného v příručce zařízení (obvykle 0,1 ml/min)

Mýtus 2: Chladicí kapalinu je třeba pouze doplnit, ne vyměnit

Skutečnost: Dlouhodobé použití může chovat bakterie a korodovat zařízení

Správná praxe: COLYNITOU VODĚLIVÉ ZPRÁVU VLASTNÍ VLASTNOSTI A přidat biocid každý týden

Mýtus 3: Odchylka přesnosti je kompenzována pouze úpravou softwaru

Fakt: Mechanické opotřebení musí být nejprve opraveno

Správná praxe: Nejprve opravte mechanické komponenty a poté upravte softwarové parametry

Správa záznamů o údržbě

Doporučuje se vytvořit soubor digitální údržby pro zaznamenávání následujícího:

Denní inspekční údaje (teplota, tlak, neobvyklé podmínky)

Informace o výměně údržby (značka, model, datum výměny)

Zpráva o testování přesnosti (s modelem testovacího nástroje)

Záznam o odstraňování problémů (příznak, příčina, řešení)

5. Často kladené otázky (FAQ) na soustruhy CNC

• Jaký je rozdíl mezi soustruhem CNC a konvenčním soustruhem?

Metoda kontroly: Kitky CNC jsou řízeny počítačovými programy, zatímco konvenční soustruhy (manuální soustruhy) se spoléhají na manuální provoz.

Přesnost zpracování: Kódy CNC mohou dosáhnout přesnosti ± 0,005 mm, zatímco konvenční soustruhy mají obecně přesnost ± 0,05 mm.

Stupeň automatizace: Kódy CNC mohou automaticky měnit nástroje a upravit parametry řezání, zatímco konvenční soustruhy vyžadují manuální provoz.

Scénáře aplikací: Kódy CNC jsou vhodné pro komplexní, vysoce přesnou a hromadnou výrobu, zatímco konvenční soustruhy jsou vhodné pro jednoduché díly a zpracování s malými dávkami.

• Co by mohlo způsobit snížení přesnosti soustruhu CNC?

Mechanické opotřebení: opotřebení vodicích kolejnic a šrouby způsobuje zvýšenou vůli.

Opotřebení nástroje: Opotřebení nebo štěpky na špičku nástroje ovlivňuje přesnost rozměru.

Tepelná deformace: Tepelná rozšiřování obráběcího přístroje nebo obrobku způsobuje chyby.

Chyby programování: Nesprávné nastavení parametrů kódu (například nadměrná rychlost krmiva).

Problémy s upínáním: Obrobku není uplatněno nebo není správně umístěno.

Řešení:

Pravidelně kontrolujte a kompenzujte vůli.

Okamžitě vyměňte opotřebované nástroje.

Před obráběním kontrolujte okolní teplotu a předehrejte stroj.

Optimalizujte obráběcí program pro zajištění vhodných parametrů řezání.

• Co mám dělat, pokud se během obrábění CNC vyskytují značky chatování?

Možné příčiny:

Nesprávné řezací parametry (jako je nadměrná přívod nebo nízká rychlost).

Přesah nástrojů je příliš dlouhý nebo postrádá rigiditu.

Ložiska vřetena stroje se nosí nebo jsou vodicí kolejnice volné.

Upínání obrobku je nestabilní.

Řešení:

Upravte parametry řezání (zvýšení rychlosti, snížení krmiva).

Zkraťte prodloužení nástroje (na ne více než čtyřikrát o průměru stopky nástroje).

Zkontrolujte vřeteno a vodicí kolejnice a v případě potřeby vyměňte ložiska nebo upravte předpětí.

Použijte stabilnější příslušenství (jako je hydraulické sklíčivo).

• Co způsobuje přehřátí vřetena CNC?

Nedostatečné mazání: Vřetenová ložiska postrádají olej nebo je tuk stárnut.

Nadměrné zatížení: Nadměrné řezné parametry (jako je například nadměrná hloubka řezu). Špatné chlazení: Systém chlazení vřetena je vadný nebo je rozptyl tepla nedostatečný.

Opotřebení ložiska: Dlouhodobé použití způsobuje zvýšenou vůli ložiska.

Řešení:

Zkontrolujte mazací systém, abyste zajistili dostatečný průtok oleje.

Optimalizujte parametry řezání, abyste se vyhnuli přetížení.

Vyčistěte kanály chlazení vřetena, abyste zajistili správné rozptyl tepla.

Pokud je ložisko poškozeno, vyměňte jej a znovu kalibrujte vřeteno.

• Jak vybrat příslušný nástroj soustruhu CNC?

Materiál obrobku:

Ocel: Carbide nebo CBN nástroje.

Hliník: PCD (polykrystalické diamantové) nástroje.

Nerezová ocel: Potahovaný karbid.

Typ zpracování:

Hrubnutí: Použijte vysoký úhel hrábě a silnou vložku.

Dokončení: Použijte ostrou řeznou hranu a malý poloměr nosu.

Typ držáku nástrojů:

Externí otáčení: Použijte standardní držitele nástrojů ISO.

Interní obrábění: Použijte nudný nástroj nebo vyhrazený interní nástroj pro otáčení.

• Jak vyřeším poplach „přetížení servo“ na mém soustruhu CNC?

Možné příčiny:

Nadměrné mechanické zatížení (např. Nadměrná řezná síla).

Selhání servomotoru nebo pohonu.

Vodicí kolejnice/olověný šroub zaseknuté nebo špatné mazání.

Řešení:

Zkontrolujte parametry řezání: Snižte rychlost krmiva nebo hloubku řezu.

Odstraňování potíží s mechanickým odporem:

Zkontrolujte vodicí kolejnice a šroub olova pro hladký provoz.

Ujistěte se, že mazací systém funguje správně.

Elektrická kontrola:

Změřte odolnost proti izolaci motoru.

Zkontrolujte kódy alarmů pohonu a v případě potřeby vyměňte.

• Jak mohu prodloužit životnost nástroje na soustruhu CNC?

Optimalizujte parametry řezání: Vyhněte se nízkým rychlostem a vysokým výši; Vyberte správnou rychlost a rychlost krmiva.

Zajistěte adekvátní chlazení: Použijte vysokotlaké chladicí kapalinu (zejména při obrábění nerezové oceli a titanových slitin).

Pravidelně zkontrolujte opotřebení: Pokud hodnota VB přesahuje 0,3 mm, vyměňte nástroje.

Vyvarujte se přerušeného řezání: V případě potřeby použijte vložky s vyšší houževnatostí (např. U osob s čipovicími).

• Jaké jsou klíčové body pro každodenní údržbu soustruhu CNC?

Denně: Vyčistěte čipy a zkontrolujte mazání a chladicí kapalinu. Týdenní: Vyčistěte vodicí kolejnice a zkontrolujte přesnost polohování věže.

Měsíční: Zkontrolujte házení vřetena a vůli olova.

Čtvrtletně: Vyměňte hydraulický olej a vyčistěte prach v ovládací skříni.

• Co bych měl dělat, když se nástroj při obrábění nerezové oceli na soustruhu CNC nalepí?

Použijte ostré nástroje: Úhel hraček ≥ 12 ° a malý poloměr špičky nástroje.

Zvýšení rychlosti řezu na ≥ 120 m/min, aby se snížilo kalení práce.

Používejte specializované řezací tekutiny: Obsahujte přísady na extrémní tlak (jako je sulfurizovaný olej).

Vyvarujte se řezání nízké rychlosti, aby se zabránilo lepení čipu.

• Jaké jsou budoucí vývojové trendy soustruhů CNC?

Inteligentní: Optimalizace parametrů obrábění a adaptivní kontroly na AI.

Kombinované: Rozsáhlé používání technologií frézování a otáčení a pěti-osy.

Zelená výroba: energeticky úsporné motory a technologie suchého řezu.

Digitalizace: Cloudové monitorování a digitální dvojčata.

6. 1 1 Bezpečnostní předpisy a efektivní techniky, o nichž musí operátoři soustruhu CNC vědět

Bezpečnostní standardy (zajištění bezpečnosti osobního a vybavení)

1. Noste správné ochranné vybavení

Požadované: Bezpečnostní brýle, šlechtice na uší, pevně se hodí, pracovní oblečení a bezpečnostní obuv.

Zakázáno: Rukavice (aby se zabránilo zapletení), volné oblečení, šperky a rozvázané dlouhé vlasy.

2. Před spuštěním stroje zkontrolujte stav stroje.

Zkontrolujte, zda je dostatečné mazací olej a chladicí kapalina.

Potvrďte, že tlak vzduchu je stabilní (0,4-0,6 MPa).

Zkontrolujte, zda jsou upínací a věžička uzamčena.

3. Při běhu stroje přísně zakazuje úpravu nebo měření obrobků.

Udržujte ruce daleko od obráběcí oblasti, zatímco se vřeteno otáčí.

Před změřením obrobku zcela zastavte stroj.

4. Správně upněte obrobku, abyste zabránili létajícímu materiálu. Ujistěte se, že obrobek je bezpečně uplatněn, aby se zabránilo létání volného materiálu.

Používejte příslušná příslušenství (jako jsou hydraulické sklíčivo nebo tří-čelisti).

5. Seznamte se s umístěním tlačítka pro nouzové zastavení.

Pokud dojde k abnormalitě (například rozbitý nástroj nebo volný obrobku), okamžitě stiskněte tlačítko nouzové zastavení.

Pravidelně testujte funkci nouzového zastavení pro správnou provoz. 6. Vyhněte se přetížení

Řezání parametrů (rychlost, krmivo, hloubka řezu) nesmí překročit hodnoty jmenovitého stroje.

Přetížení může snadno vést k poškození nástroje nebo selhání stroje.

Techniky účinnosti (zlepšení účinnosti a kvality obrábění)

7. Optimalizace výběru nástrojů a řezání parametrů

Materiály	Doporučené nástroje	Rychlost řezání (VC)	Krmivo (F)
Obyčejná ocel	Potažený karbid	150-250 m/min	0,1-0,3 mm/rev
Nerez	Cermet	100-180 m/min	0,05-0,2 mm/rev
Hliníková slitina	Nástroje PCD	500-1000 m/min	0,2-0,5 mm/rev

Tipy:

Pro dokončení používejte vysoké rychlosti krmiva a hluboké řezy a vysoké rychlosti a nízké rychlosti krmiva.

Použijte software CAM k optimalizaci cest nástrojů a snížení nečinného cestování.

8. Pro zkrácení doby nastavení nástroje pomocí nástroje použijte automatické nastavení nástroje.

Nastavení nástroje pro laser/kontakt může rychle měřit délku nástroje a poloměr a zlepšit přesnost.

Snižte lidskou chybu a automaticky kompenzujte po změnách nástroje.

9. Pro zpracování dávků použijte „skupinovou technologii“.

Zpracovejte podobné díly dohromady, abyste zkrátili změnu a doba nastavení nástroje.

Standardizovat příslušenství a postupy pro zlepšení účinnosti výroby.

10. K prodloužení životnosti nástroje používejte moudře chladicí kapalinu.

Chladicí kapalina na bázi vody: Vhodné pro ocel a nerezovou ocel.

Chladicí kapalina na bázi oleje: Vhodné pro slitiny hliníku a přesné obrábění.

Minimální mazání množství (MQL): Snižuje spotřebu chladicí kapaliny a je vhodná pro ekologicky citlivé aplikace.

11. Pravidelně udržujte vybavení, aby se snížilo prostoje.

Položky údržby	Cyklus	Podrobnosti o operaci
Mazání směrnic	Denní	Zkontrolujte hladinu oleje a vyčistěte čipy
Inspekce vřetena	Týdně	Zkontrolujte zvýšení hluku a teploty
Údržba šroubu	Měsíční	Čisté a relubrikate

7. Kompletní příručka k běžné diagnostice chyb CNC soustruhů

Diagnóza poruch mechanického systému

1. Porucha systému vřetena

Běžné příznaky:

Abnormální šum během rotace vřetena

Nadměrné zvýšení teploty vřetena (> 65 ° C)

Nadměrná radiální házení vřetena (> 0,01 mm)

Možné příčiny a řešení:

Nosné opotřebení nebo špatné mazání

Zkontrolujte tok mazacího systému oleje

Vyměňte ložiska vřetena (doporučený typ továrně)

Vhodné množství vysokorychlostního vřetena

Nerovnoměrné nebo opotřebované napětí pásu

Upravte napětí pásu na zadanou hodnotu (obvykle vychýlení 6-8 mm na 10 kg zatížení)

Vyměňte opotřebovaný pás (Doporučuje se kompletní výměna pásu)

Porucha vřetena

Zkontrolujte třífázový rovnováhu motoru

Změřte odolnost proti izolaci motoru (měla by být> 1 mΩ)

Spolehlivost zkontrolujte připojení kodéru

2. Porucha systému krmiva

Běžné příznaky:

Abnormální šum nebo vibrace během axiálního pohybu

Nadměrná přesnost polohování

Alarm přetížení motoru servo

Diagnóza a roztok:

Opotřebení kuličkového šroubu

Zkontrolujte vůli (obvykle <0,02 mm)

Upravte nebo vyměňte šroubovou matici

Přidat tuk (ISO 16000 se doporučuje) VG32 READE CLICE OLEJ)

Vodicí kolejnice opotřebované nebo špatně namazané

Zkontrolujte opotřebení povrchu vodicí kolejnice (pro kontrolu kontaktního poměru použijte červený olověný prášek)

Čisté žetony z vnitřního strážce vodicí železniční stráže

Upravte příručkovou železniční vložení předběžného načtení

Volné spojení

Zkontrolujte točivý moment šroubu šroubu (viz příručka k vybavení)

Vyměňte poškozenou elastickou vazbu

Odstraňování problémů s elektrickým systémem

1. Alarmy systému servo

Společné kódy a řešení alarm:

Alarmový kód	Možná příčina	Řešení
Al.10 (přetížení)	Nadměrné mechanické zatížení	Zkontrolujte, zda je šroub vodicí kolejnice/olova přilepený
Al.16 (kodér)	Vadný kabel kodéru	Zkontrolujte konektory a vyměňte poškozené kabely
Al.30 (přepětí)	Kolísání napětí mřížky	Nainstalujte regulátor napětí
Al.31 (podpětí)	Power Modul vadný	Zkontrolujte, zda je vstupní napětí normální

2. Selhání systému CNC

Běžné problémy a řešení:

Systém zmrazení nebo černá obrazovka

Zkontrolujte výstupní napětí napájecího modulu (obvykle 5V, ± 15V)

Vyčistěte ventilátor chlazení systému

Zálohovat systémové parametry a znovu nainstalovat systém

Chyby provádění programu

Zkontrolujte chyby syntaxe G-kódu

Ověřte nastavení parametru kompenzace nástroje

Zkontrolujte, zda je paměť plná

Selhání komunikace

Zkontrolujte připojení rozhraní RS232/USB

Restartujte komunikační protokol

Aktualizujte ovladač

Poruchy hydraulického/pneumatického systému

1. Poruchy hydraulického systému

Běžné problémy:

Nestabilní tlak

Pohyb pomalého válce

Nadměrná teplota hydraulického oleje

Řešení:

Zkontrolujte hladinu a kvalitu hydraulického oleje

Doplňte středovou linii olejového měřidla

Vyměňte zakalenou nebo emulgovaného hydraulického oleje (doporučeno každých 2000 hodin)

Vyčistěte nebo vyměňte prvek filtru

Zkontrolujte blokování filtru

Vyměňte prvek přesného filtru (přesnost filtrace ≤ 10 μm)

Zkontrolujte olejové čerpadlo a solenoidový ventil

Vyzkoušejte výstupní tlak na olejové čerpadlo

Vyčistěte cívku zaseknutého solenoidního ventilu

2. Porucha pneumatického systému

Běžné problémy:

Nedostatečný tlak vzduchu

Nesprávný pohyb válce

Únik vzduchu

Řešení:

Zkontrolujte tlak na přívod vzduchu (měl by být ≥0,5 MPa)

Vyčistěte nebo vyměňte ucpané filtry

Vyměňte vybavení poškozeného vzduchového potrubí

Namažte válec (použijte vyhrazené pneumatické mazivo)

Porucha systému chlazení/mazání

1. Problémy s chladicím systémem

Běžné problémy:

Nedostatečný průtok chladicí kapaliny

Ucpané trysky

Nefunkční čerpadlo chladicí kapaliny

Řešení:

Zkontrolujte úroveň nádrže chladicí kapaliny

Čisté filtry a trysky

Zkontrolujte provoz motoru chladicího čerpadla

Upravte koncentraci chladicí kapaliny (doporučeno 5-8%)

2. Porucha mazacího systému

Běžné problémy:

Špatná mazání vodicí kolejnice

Ucpaná olejová linka oleje

Mazací čerpadlo nefunkční

Řešení:

Zkontrolujte úroveň nádrže maziva

Čisté blokování distributorů

Upravte mazací interval (obvykle každých 15-30 minut)

Vyměňte neúspěšné mazací čerpadlo

Porucha systému nástrojů

1. Abnormální opotřebení nástroje

Běžné typy a příčiny:

Nadměrné opotřebení boku

Nadměrná rychlost řezání

Nerovnoměrná tvrdost obrobku

Kolébka opotřebení

Nadměrná rychlost krmiva

Nedostatečné chlazení

Chipping špičky řezačky

Přerušované řezání

Nadměrný přesah nástrojů

Řešení:

Optimalizujte parametry řezání

Zlepšit metody chlazení

Vyberte vhodnější materiál nástroje

2. Porucha automatického měniče nástrojů

Běžné problémy:

Časopis nástrojů, který se netočí na polohu

Robot měniče nástrojů uvízl

Chyba identifikace nástroje

Řešení:

Zkontrolujte původ časopisu Tool Magazine

Čisté zúžení držáku nástrojů

Upravte tlak vzduchu robota

Zkontrolujte senzor identifikace nástroje

Doporučení preventivní údržby

Denní údržba:

Čisté žetony a chladicí kapalinu

Zkontrolujte hydraulické/pneumatické systémy

Ověřte přesnost návratu ose nulové

Týdenní údržba:

Zkontrolujte mazání směrnic

Vyčistěte filtry elektrického ovládání skříně

Parametry systému zálohování

Měsíční údržba:

Zkontrolujte házení vřetena

Zkontrolujte opotřebení kulového šroubu

Kalibrace automatického nastavení nástroje

Čtvrtletní údržba:

Vyměňte hydraulický olej a filtr

Zkontrolujte pozemní odpor

Úplná kontrola přesnosti

8. Aplikační pole a specifické funkce soustruhů CNC

Základní výhody soustruhů CNC

Vysokohodinová obrábění: Přesnost rozměrů dosáhne IT6 (0,002-0,004 mm)

Komplexní zpracování tvaru: Schopnost produkovat složité geometrické tvary, jako jsou vlákna, plepané a zakřivené povrchy

Stabilní výroba hmoty: Programované zpracování zajišťuje konzistenci produktu

Vysoká úroveň automatizace: Podporuje automatickou změnu nástroje, automatické měření a další funkce

Flexibilní výroba: Rychle přepínač mezi typy zpracování

Analýza klíčových oblastí aplikací

• Výroba automobilů

Typické části:

Komponenty motoru: klikové hřídele, vačkové hřídele, o spojení tyčí

Přenosové systémy: hřídele přenosových převodovek, diferenciální pouzdra

Brzkové systémy: brzdové disky, brzdové bubny

Systémy řízení: Řízení klouby, řízení řízení

Konkrétní aplikace:

Zajištění částečné zaměnitelnosti během hromadné výroby

Přesné otáčení materiálů s vysokou tvrzení (jako je tvrzená ocel)

Jednostupňové formování komplexních obrysů

V kombinaci s roboty pro automatizované výrobní linky

• Aerospace

Typické části:

Díly motoru: turbínové hřídele, disky kompresoru

Komponenty přistávacího zařízení: Pohony, připojovací hřídele

Strukturální části kosmické lodi: dokovací příruby, palivové trysky

Zvláštní požadavky:

Zpracování obtížných materiálů, jako je titan a slitiny s vysokou teplotou

Přísné geometrické a polohové tolerance (kulatost ≤ 0,005 mm)

Ovládání integrity povrchu (žádná tvrzená vrstva)

Řešení:

Použití vysokotlakého chladicího systému (až 7MPA)

Použití nástrojů CBN pro tvrdé otáčení

Vybaven online systémem měření pro kompenzaci v reálném čase

• Výroba zdravotnických prostředků

Typické produkty:

Ortopedické implantáty: umělé klouby, kostní šrouby

Dentální nástroje: implantáty, protézy

Chirurgické nástroje: Komponenty endoskopu, chirurgické kliky

Speciální procesy:

Zpracování biokompatibilních materiálů (slitina titanu, kobalt-chromium-molybden)

Drsnost povrchu zrcadlového stupně (RA ≤ 0,2 μm)

Zpracování mikro-přesných dílů (minimální průměr 0,3 mm)

Technické řešení:

Vřeteno (50 000 ot / min)

Minimální mazání množství (MQL)

Vysoce přesný nastavení optických nástrojů

• Výroba plísní

Typické aplikace:

Injekční formy: jádra, dutiny

Formy pro odcizení: jádra, snímky

Lisovací formy: vodicí kolíky, pouzdra

Funkce zpracování:

Zpracování plísní oceli s vysokou tvrdou (HRC 50-62)

Složité formování zakřiveného povrchu

Požadavky na vysokou kvalitu povrchu

Procesní inovace:

Kombinovací obrábění Mill-Turn místo EDM

Použití sférických nástrojů otáčení pro povrchovou úpravu

Měření laseru pro online kontrolu

• Elektronické komunikační zařízení

Typické části:

Konektory z optických vláken: keramické ferrule

RF zařízení: vlnovody

Polovodičové vybavení: vakuové komory

Požadavky na přesnost:

Rozměrová přesnost: ± 0,001 mm

Drsnost povrchu: RA: 0,1 μm

Geometrická tolerance: 0,002 mm

Řešení:

Ovládání prostředí konstantní teploty (20 ± 0,5 ° C)

Dokončení přírodního diamantového nástroje

Aktivní aplikace izolace vibrací

Speciální aplikace soustruhů CNC

• Otáčení a frézování

Scénáře aplikací:

V jednom nastavení musí být dokončeno více procesů, jako je otáčení, frézování a vrtání;

Zpracování složitých a nepravidelně tvarovaných částí;

Požadavky na vysokou přesnost polohování

Typický případ:

Obrábění bilisů letadlového motoru, dosažení přesného tvarování profilu čepele prostřednictvím osy B.

• Automatický soustruh s více vřeteny

Aplikace:

Rozsáhlá produkce malých přesných dílů; Kontinuální zpracování barových zásob; Výroba standardních automobilových dílů

Účinnost výroby:

Šestičkový soustruh s 6 vřeteny může zpracovat šrouby s denním výkonem až 15 000 kusů.

• Vertikální soustruh CNC

Použitelné díly:

Velké části ve tvaru disku; Těžká rotující těla; Asymetrické a složité části

Výhody zpracování:

Snadné načítání a vykládání obrobku; Gravitace usnadňuje odstranění čipů; Vhodné pro díly s velkým průměrem

Budoucí trendy aplikace

Inteligentní obrábění:

Adaptivní kontrolní systémy

Automatická kompenzace opotřebení nástroje

Předpověď kvality obrábění

Zelená výroba:

Technologie suchého řezání

Energeticky úsporné elektrické vřeteno

Zotavení odpadu

Ultra-přesné obrábění:

Obrábění povrchu nanočástic

Dimenzionální kontrola na atomové úrovni

Kvantová výroba zařízení

Vzdálené monitorování:

Správa dat založená na cloudu

Diagnóza vzdálené poruchy

Mezifaktorní kolaborativní produkce

Doporučení výběru

Při výběru soustruhu CNC na základě aplikace zvažte následující:

Úroveň přesnosti:

Obecné obrábění: ± 0,01 mm

Přesné obrábění: ± 0,005 mm

Ultra-přesné obrábění: ± 0,001 mm

Konfigurace vřetena:

Konvenční obrábění: 8000 ot / min

Vysokorychlostní řez: 15000 ot / min

Mikro díly: 40000 ot / min a vyšší

Požadavky na automatizaci:

Produkce s jedním strojem: ruční načítání a vykládání

Hromadná výroba: Integrace robota

Flexibilní výroba: připojení AGV

Konfigurace systému nástrojů

Výběr typu věže

Servo věží: Doba změny nástroje 0,3-0,8 sekundy (preferované pro hromadnou výrobu)

Hydraulická věžička: nízká cena, ale složitá údržba (volitelné pro aplikace omezené rozpočtem)

Power Turret: nezbytné pro frézování a otáčení (osy osa B)

Standardy rozhraní nástroje

Systém VDI: německý standard, vynikající rigidita

Systém BMT: Japonský standard, rychlá změna nástroje

Rozhraní Capto: High-end konfigurace, vysoká přesnost

Řešení integrace automatizace

Průvodce výběrem automatizace

Základní model

Ruční načítání/vykládání

Samostatná operace

Vhodné pro: Výroba zkušebních/malých dávek

Standardní model

Načítání/vykládání robotů

Automatický otvírák dveří

Vhodné pro: Střední dávka (500-2000 kusů za měsíc)

Inteligentní model

Logistický systém AGV

Online inspekce a zpětná vazba

Vhodné pro: velká dávka (5 000 kusů za měsíc)
