Nová éra v superhardovém mletí materiálu: Analýza výhod používání keramických broušených kol CBN ve středových brusných strojích

1. Technické charakteristiky keramických broušeních CBN Brindling Wheels Center bez broušení

Základní technické vlastnosti vitrifikovaných kol CBN

Ultra vysoká tvrdost a odolnost proti opotřebení

Hard Může efektivně brousit superhardové materiály, jako je tvrzená ocel (HRC 60 a vyšší), cementovaný karbid a keramika, s rychlostí opotřebení, která je pouze 1/5-1/10, která je u kola korun.

Vynikající tepelná stabilita

Vitrifikovaná broušená kola CBN CBN udržují stabilní výkon pod 1000 ° C. Jejich koeficient tepelné roztažnosti (3,5 x 10⁻⁶/° C) je mnohem nižší než u kovových vazeb, což minimalizuje tepelnou deformaci během broušení a zabrání popáleninám obrobku.

Samo ostražitá a kontrolovatelná mikrostruktura

Vitrifikovaná vazba tvoří porézní strukturu přes vysokoteplotní slinování, což umožňuje, aby se abrazivní zrna po pasivaci snadno odpojila a udržovala jejich ostrost. Nastavením porozity (5%-30%) a vzorec vazby (jako je Al₂o₃-Sio₂) lze přizpůsobit tvrdost a zadržovací kapacitu brusného kola.

Vysoká retence tvaru

Tradiční broušení kol jsou náchylná k opotřebení profilu během broušení, zatímco vitrifikovaná broušení CBN nabízejí třikrát lepší zadržování tvaru, což je činí zvláště vhodné pro vysoce přesné středové mletí (např. Lož válcové zaoblení ≤ 1μm).

Technické výhody vitrifikovaných broušení CBN pro středové brusné stroje

Významně zlepšená účinnost zpracování

Poměr broušení (G-hodnota): CBN broušení kol může dosáhnout 2000–5000 (ve srovnání se 100-300 u kolusových kol), což zvyšuje rychlost odstraňování materiálu 3-5krát.

Lineární rychlost: Podporuje vysokorychlostní broušení 80-120 m/s (ve srovnání s 60 m/s pro konvenční brusná kola), čímž se zkracuje doba zpracování jednodílné.

Zlepšená kvalita a přesnost povrchu

Drsnost (RA): jemné broušení může dosáhnout 0,1-0,2 μm, lepší než 0,4 um dosaženého broušením korundu.

Dimenzionální konzistence: Tolerance masové produkce lze ovládat v rámci ± 2μm.

Snížené celkové náklady

Přestože jsou kola broušení CBN dražší na jednotku, nabízejí životnost 6-12 měsíců (ve srovnání s pouhými 1-2 týdny u kola Corundum), což snižuje potřebu změn kol o 90%a celkové náklady o 30%-50%.

Typické případy aplikace

Případ 1: Hmotné mletí ložiskových válců

Materiál: ložisková ocel GCR15 (HRC 62)

Broušení kola: keramická CBN #180, 100% koncentrace

Výsledek: Rondness ≤ 0,8 μm, RA 0,15 μm a dvounásobné zvýšení denního výstupu

Případ 2: Broušení hřídele karbidu

Výzva: Konvenční životnost broušení pouze 4 hodiny

Řešení: Přepínání na keramickou broušení CBN #320

Výsledek: Život prodloužený na 120 hodin a přímý nástroj dosáhl 0,005 mm

2. Pracovní princip keramických broušení CBN Broušení

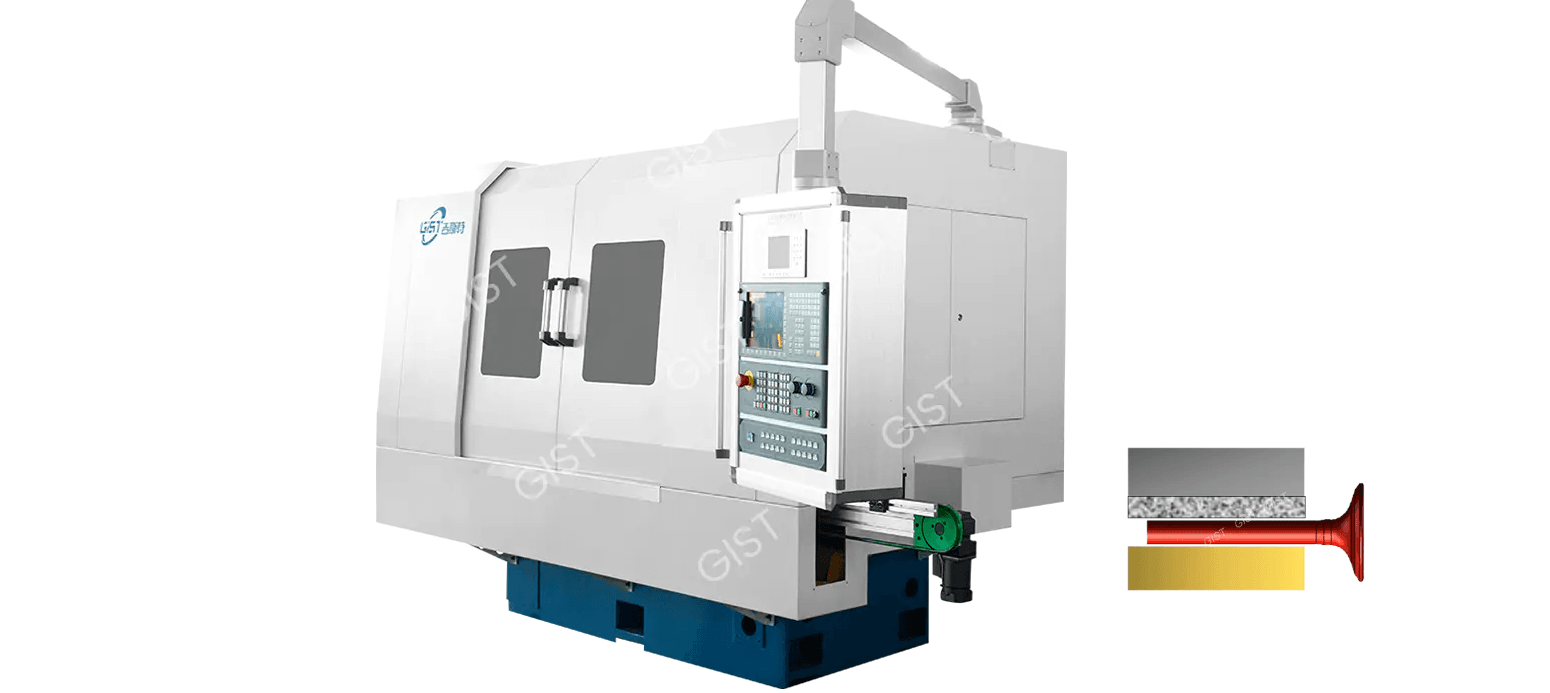

Struktura systému a základní rozložení

Keramické brusné kola CBN Brindless Brouses Centers se skládají ze tří jádrových komponent:

Broušení kola: Vitrifikovaný vázaný broušení CBN (průměr 400-600 mm) zodpovědný za hlavní broušení pohybu

Vodicí kolo: Rubber nebo pryskyřice spojený broušený kolo (průměr 200-300 mm) nakloněné 1-5 °, aby se otočila a živila obrobku

Podpora obrobku: Skládá se z přední vodicí desky, zadní vodicí desky a podpůrné desky. Vytvoření stabilního systému podpory ve tvaru písmene V

Typické parametry rozvržení:

Lineární rychlost broušení: 45-60 m/s (odpovídající rychlosti otáčení 1500-2500 ot/min)

Rychlost vodicího kola: 20-50 ot / min (nekonečně nastavitelné)

Výška střediska obrobku: 15% -25% průměru obrobku

Broušení kinematiky

Hlavní systém pohybu:

Ototace ve směru hodinových ručiček keramického broušení CBN. Přesnost rychlosti, která je řízena variabilní frekvenční motorem, je kontrolována v rámci ± 0,5%.

Systém pohybu krmiva:

Voditelní osa kola úhel naklonění α (obvykle 1-5 °).

Rychlost povrchu kola vodiče rozložená na:

Obvodová složka: vwork = vguide × cosα (rotace obrobku)

Axiální komponenta: VFeed = vGuide × sinα (pohání obrobku axiálně)

Mechanismus zaoblení obrobku:

Obrobka tvoří trojúhelníkový kontaktní vzor s broušením a vodicím kolem.

Princip priority s vysokým bodem: Povrchové výčnělky Kontaktujte nejprve mleté kolo a jsou odstraněny.

Průměrné chyby v průměru více rotací, nakonec dosažení vysoké zaokrouhlování.

Zvláštní pracovní mechanismus vitrifikovaných kol CBN

Mikroskopické chování řezání:

Tvrdost abrazivního zrna CBN (8000 HV) je mnohem vyšší než u obrobku (tvrzená ocel, přibližně 800 HV).

Tloušťka řezání jednoho abrazivního zrna je pouze 0,1-5 μm.

Teplota broušení je o 150-200 ° C nižší než teplota konvenčních broušení.

Princip samostatně:

Mírné opotřebení vitrifikované vazby způsobuje odstranění matných abrazivních zrn. Neustálá expozice nových abrazivních zrn udržuje ostrost.

Speciální struktura pórů (15-35% pórovitosti) zajišťuje dostatek prostoru čipů.

Ovládání přesnosti rozměru:

Extrémně nízké opotřebení broušení (0,1-0,3 μm/kus).

Automatická kompenzační systém upravuje zdroj na základě zpětné vazby měření online.

Vysokorychlostní stabilita

Povolené lineární rychlosti 80-120 m/s (konvenční broušená kola Corundum ≤ 60 m/s)

Vysoká rigidita vitrifikované vazby potlačuje vysokorychlostní odstředivou deformaci (expanzní koeficient 3,5 x 10⁻⁶/° C)

Mechanismus přesnosti

Opotřebení průměru ≤ 0,003 mm na 10 000 broušených cyklů (kola Corundum broušení ≥ 0,02 mm)

Stupeň dynamické rovnováhy musí splňovat G2.5 (standard ISO 1940)

Typický příklad procesu podávání žádosti (ložiskové obrábění)

Načítání: Automaticky krmí materiál z vibrační desky na podpůrnou desku

Hrubé broušení: #120 CBN broušení, odstranění 0,2 mm

Jemné broušení: Nahraďte broušení #320, odstranění 0,01 mm

Inspekce: Online měření přístroje poskytuje zpětnou vazbu o rozměrových chybách v reálném čase

Oblékání: Ostření diamantových válců každých 50 kusů (0,003 mm krmiva).

3 . Výhody produktu keramických broušeních CBN Broušení kol bez broušení

Ultra dlouhá životnost

Keramická broušení kol CBN prokazují pozoruhodnou odolnost v brusných strojích bez středu, což se může pochlubit životností 8-12 krát v konvenčních broušeních oxidu hliníku. Při kontinuálním obráběcím testech ložiskových ocelových komponent konzistentně vyráběli přes 8 000 dílů po jediném oblékání, zatímco konvenční broušení kol obvykle trvala pouze kolem 600 dílů před vyžadováním obvazu. Tato výjimečná trvanlivost se promítá přímo do významných ekonomických přínosů: náklady na nástroje na část mohou být sníženy o 40-60%, frekvence změn broušení může být snížena o více než 85%a pomocné pracovní hodiny spojené s náhradami kol lze snížit až o 70%. Delší životnost také znamená konzistentnější kvalitu obrábění, což eliminuje přesné výkyvy způsobené broušením opotřebení kol.

Přesná přesnost zpracování

Tento typ brusného stroje nastavuje nové průmyslové standardy pro přesnost obrábění. Při hmotnostní produkci může být přesnost kontroly průměru udržována v rámci ± 1 mikronu a při obrábění tvrzených ocelových obrobků může být zaručena kulatost pod 0,5 mikronu. Drsnost povrchu může snadno dosáhnout zrcadlové povrchové úpravy RA 0,1-0,2 mikronů, bez vrstvy popálení na povrchu obrobku a zachování obsahu austenitu udržovaného pod 5%. V aplikacích v oblasti ložiska průmyslu byly úrovně vibrací produktu sníženy průměrně o 4 decibely, což výrazně zlepšilo výkon finálního produktu.

Průlomová efektivita výroby

Vitrifikovaná broušení CBN prokazují působivé rychlosti odstraňování materiálu. Při obrábění GCR15 ložiskové oceli může rychlost odstraňování materiálu dosáhnout 15 kubických milimetrů na milimetr za sekundu, což je o 180% nárůst oproti konvenčních broušením. Toto zlepšení dosahuje 200% při obrábění vysokorychlostní oceli a dokonce až 250% pro nejnáročnější slitinu na bázi niklu, 718. Ve skutečné výrobě byla doba cyklu pro obrábění ozubeného kola zkrácena ze 45 sekund na 28 sekund a pracovní doba na ropná čerpadla byla zkrácena o 55%. Tato zvýšená účinnost nejen zkracuje dodávací cykly, ale také významně zlepšuje využití zařízení a vytváří pro výrobce větší výrobní kapacitu.

Široká adaptabilita materiálu

Centerless brusky s vitrifikovanými koly CBN dokážou zvládnout prakticky veškerou vysokou tvrdost a obtížně materiály. Od tvrzených ocelí 60-65HRC po vysokorychlostní oceli 63-67HRC, od karbidů 85-92HRA po různé inženýrské keramiky, všichni dosahují ideálních výsledků obrábění. V oblasti slitin s vysokou teplotou se úspěšně zabývají problémem „adheze čipu“; Dosáhnout bez trhlin, vysoce kvalitní obrábění karbidů; a udržujte vynikající integritu povrchu pro materiály, jako je titanová slitina TC4. Tato široká adaptabilita umožňuje jednomu stroji splňovat potřeby obrábění široké škály materiálů, což výrazně zvyšuje jeho užitečnost.

Vynikající stabilita procesu

Zvýšení teploty je udržováno do 2 mikronů po 8 hodinách po nepřetržitém provozu a integrovaný systém kompenzace tepelné deformace se automaticky upravuje tak, aby udržoval přesnost. Hodnota CPK pro obrábění kritických dimenzí zůstává stabilní nad 1,67 a v kontinuálním zpracovatelském testu 2 000 dílů je změna průměru pouze ± 1,5 mikronů. Provozní vibrace zařízení jsou menší než 0,8 mm/s (v souladu se standardy ISO10816) a jeho průměrná bezproblémová provozní doba přesahuje 4 000 hodin. Tato stabilita zajišťuje konzistentní kvalitu během rozsáhlé kontinuální produkce a výrazně snižuje rizika kvality.

Zpracování šetrné k životnímu prostředí

Pokud jde o spotřebu energie, vitrifikovaná broušení CBN zvyšuje podíl efektivní broušené energie na 35%, zatímco konvenční brusná kola trpí různými dalšími ztrátami až 30%. Ještě důležitější je, že u některých materiálů je možné suché broušení, snižování využití chladicí kapaliny o 90%, snižování broušení o 50%a snižování provozního šumu o 8-10 decibelů. Tyto ekologické rysy nejen nižší výrobní náklady, ale také pomáhají společnostem splnit stále přísnější environmentální předpisy.

Perfektní platforma pro inteligentní výrobu

Vitrifikovaný mlecí stroj CBN Centerless obsahuje komplexní schopnosti rozhraní průmyslu 4.0, což umožňuje monitorování klíčových parametrů v reálném čase, jako je broušení, teplota a vibrace a připojení k systémům MES pomocí standardního protokolu OPC UA. Pokročilé algoritmy AI předpovídají a automaticky kompenzují opotřebení broušení kol s přesností ± 0,5 mikronů. Aplikace technologie digitálních dvojčat umožnila přesnost předpovědi životnosti virtuálního broušení překročit 90%. V kombinaci se systémem doporučení o optimalizaci parametrů procesu poskytuje ideální základní vybavení pro konstrukci inteligentních továren.

4. Opatření pro používání gruchových strojů na středové kola CBN

Klíčové body pro instalaci a uvedení do provozu broušení

Požadavky na přesné dynamické vyrovnávání:

Před instalací musí být provedeno dvoustupňové dynamické vyvážení: hrubé vyvažování (G6.3), následované jemným vyvážením (G2.5) po instalaci.

Zbytková nevyváženost by měla být kontrolována v rámci 0,5 g · cm a vibrace by měla být ≤ 0,8 μm při vysokých rychlostech.

Specifikace instalace a polohy:

Pro instalaci použijte vyhrazenou hydraulickou matici a ve třech krocích vyvíjejte tlak na určený točivý moment (obvykle 120-150 N · m).

Kontaktní povrch příruby musí být čistota RA 0,4 μm nebo méně a je třeba zkontrolovat plochou pomocí optické ploché čočky. (≤ 0,005 mm)

Pokyny pro optimalizaci parametru procesu

Principy porovnávání rychlosti:

Doporučená lineární rychlost broušení je 45-60 m/s. Specifické úpravy mohou být provedeny na základě materiálu:

Kalená ocel: 50-55 m/s

Karbid: 35-45 m/s

Vysokoteplotní slitina: 40-50 m/s

Vzorec pro porovnávání vodicího kola a úhlu sklonu: V_workpiece = V_GUIDE × COSa (α = 1-5 °)

Standardy správy systému chlazení

Kritéria pro výběr kapaliny:

Doporučuje se syntetická řezací tekutina (pH 8,5-9,5).

Přísady extrémního tlaku obsahující síru nebo chlor jsou zakázány (mohou korodovat keramická pojiva).

Požadavek na přesnost filtrace: ≤ 10 μm. Doporučuje se magnetická a papírová páska.

Nastavení parametrů Jet:

Rozsah tlaku: 3- 5 bar (až 15 bar s vysokotlakým tryskáním)

Výpočet průtoku: Q = 0,5 × šířka broušení (L/min)

Úhel trysky: 15 ° ± 2 ° vzhledem k sekci broušení

Klíčové ovládací prvky v oblékání

Diamond Roller Dresing:

Poměr rychlosti obvazu: 0,6 až 0,8 (otáčení stejným směrem)

Rychlost krmiva: 0,5-1 μm/rev, rozdělena do dvou kroků: hrubý obvaz (2-3 μm) a jemné obvaz (0,5 μm)

Rychlost otáčení optického obvazu: 30-50 ot / min bez krmiva

Monitorování online oblékání:

Akustický emisní senzor monitoruje proces oblékání; Jakákoli náhlá změna signálu AE> 5 dB spustí alarm.

Monitorování napájení: Okamžitě zkontrolujte stav válce, pokud se oblékání zvýší o 15%.

Zvláštní požadavky na upínání obrobku

Výpočet výšky středu:

Empirický vzorec: H = (0,15-0,25) × D_Workpiece

Pro vysoce přesné obrábění by měl být kontaktní úhel měřen pomocí senzoru laserového posunu (preferuje se 29 ° -31 °).

Specifikace úpravy vodítka:

Mezera mezi předním průvodcem a vodicím kotoučem = 0,5 × průměr obsluhy

Zadní průvodce by měl být zasunut 0,02-0,05 mm, aby se zabránilo škrábancem.

Chyba v úhlu V paletě by měla být ≤ 0,5 °.

Zvláštní bezpečnostní opatření

Kontrolní seznam kontroly ochranného zařízení:

Tlak výbuchu broušení kola ≥ 5 baru

Doba odezvy zařízení pro blokování <50ms

Nouzová brzdová vzdálenost ≤ 1,5 m (při jmenovité rychlosti)

Požadavky na osobní ochranu:

Brýle odolných proti rozštěpení musí být nošeny (standard EN166). Rukavice jsou zakázány při mechanismech úpravy provozu.

Zóny ochrany sluchu (> 85dB) jsou povinné.

5. Nouzová řešení pro běžné problémy s grilováním bez broušení keramického CBN

I. Řešení léčby vad povrchové kvality

Pravidelné značky chatování (značky ryb)

Nouzová opatření:

Okamžitě snížte rychlost broušení o 10-15%

Zvyšte průtok chladicí kapaliny o 30% a zkontrolujte úhel postřiku

Pro rychlou kontrolu použijte přenosný dynamický vyvažovač (cílová hodnota ≤ 0,8 μm)

Popáleniny povrchu (zbarvení/trhliny)

Nouzová opatření:

Přepněte do vysokotlakého režimu chladicí kapaliny (zvýšení tlaku na 8-10 bar)

Snižte rychlost krmiva na polovinu a snižte lineární rychlost o 3-5 m/s

Použijte přerušovaný proces „Grind-and-Pause“ (broušení po dobu 2 sekund, pauza na 0,5 sekundy)

Pokročilá léčba:

Vyzkoušejte tvrdost broušení (doporučená třída K)

Optimalizovat parametry oblékání: Zvyšte počet dokončovacích revolucí na 80-100 revolucí

Zkontrolujte vyčnívající výšku abrazivních zrn CBN (měla by být ≥ 1/3 průměru zrna).

Ii. Dimenzionální přesnost opatření mimo kontrolu

Průměr průměru

Dočasná kontrola:

Povolit automatickou kompenzaci v online měření systému (velikost kroku 0,2 μm)

Zamkněte parametry kompenzace teploty (AT ≤ ± 1 ° C)

Prohlédněte si každých 10 kusů a vytvořte ovládací graf SPC

Nastavení systému:

Zkontrolujte sklon vodicího kola (kalibrovaný pomocí laserového interferometru, chyba ≤ 0,005 °)

Ověřte ověřte křivku kompenzace broušení (doporučuje se aktualizovat kompenzaci každých 100 kusů)

Překalibrujte tuhost podpůrného obrobku (deformace ≤ 2μm pod tlakem 50 kgf)

Out-of-Tolerance (oval/kosočtverce)

Rychlá protiopatření:

Upravte výšku středu obrobku do 18-25% od průměru

Zvyšte frekvenci obvazu vodicího kola (šaty každých 50 kusů)

Přidejte tlumicí gumové proužky (tvrdost 70-80 pobřeží A) na podpůrnou desku. A)

Kompletní řešení:

Sledujte trajektorii rotace obrobku stroboskopem

Optimalizujte charakteristiky broušení kol (upravte porozitu na 25-30%)

Zkontrolujte radiální házení vřetena (≤ 0,001 mm)

Iii. Abnormální manipulace s procesním systémem

Abnormální opotřebení broušení

Nouzový zásah:

Okamžitě zastavte automatické zdroje a přepněte do ručního režimu

Pro místní ostření použijte diamantové pero (tlak 3-5N)

Přepněte na sadu parametrů náhradních broušení (zmenšit velikost štěrku o jednu úroveň)

Analýza příčin kořenů:

Proveďte analýzu spektra broušení síly (normální FN/ft = 0,3-0,6)

Zkontrolujte penetraci chladicí kapaliny (test kapání by měl být ≤ 2 sekundy)

Posoudit odchylku tvrdosti materiálu obrobku (AHRC ≤2)

Nahromadění na vodici

Čištění na místě:

Mechanické čištění s měděným drátěným kartáčem (rychlost ≤ 10 rtpm)

Spray s vyhrazeným čisticím prostředkem (pH neutrální)

Stručně zvrátit příručku řemenice (≤ 30 sekund)

Preventivní opatření:

Nainstalujte pomocnou škrabku (Gap 0,02-0,05 mm)

Upravte poměr rychlosti řemence Prud (vGuide/vSand = 1/100-1/80)

Poleďte povrch vodicí řemenice týdně s oxidovou pastou hliníku

IV. Reakce nouzové nouzové selhání zařízení

STALL STALL

Provozní postup:

Pomocí tlačítka pro nouzové zastavení odřízněte napájení

Zkontrolujte kód poruchy střídače (přetížení F11 je běžné)

Ručně klikat motor pro kontrolu mechanické odolnosti

Změřte odpor izolace motoru (≥ 5 mΩ)

Kroky obnovy:

Postavení fáze po fázi (nejprve, nečinnost při nízké rychlosti po dobu 30 minut)

Restartujte motor (o 20-40-60% zvýšení teploty rampy)

Proveďte ověření dynamické přesnosti (standard ISO 230-3)

Selhání chladicího systému

Prozatímní řešení:

Aktivovat chlazení záložní mlhy (tlak 0,3-0,5 MPa)

Pro lokalizované chlazení použijte suchý led (vzdálenost ≥ 100 mm)

Snižte parametry broušení na bezpečné hodnoty (Q'w ≤ 5 mm³/mm · s)

Obnova systému:

Vyčistěte filtr (vyměňte, pokud tlak diferenciál> 0,3 bar)

Zkontrolujte vůli oběžného kola odstředivého čerpadla (0,1-0,15 mm)

Kalibrujte senzor toku (chyba ≤ ± 3%)

V. Anomálie zpracování speciálních materiálů

Chipping karbidu

Úpravy procesů:

Použijte brusné kolo jemného sloučení (D126 namísto D151)

Použijte negativní úhel sráznutí (γ = -5 °)

Přidejte pomocné podpěry (přidejte jeden bod podpory každých 50 mm)

Optimalizace parametrů:

Snižte lineární rychlost na 35-40 m/s

Změňte rychlost krmiva na 0,003-0,00 5 mm/průchod

Po oblékání před Grind 20-30 kusů měkkého materiálu

Chipping slitiny s vysokou teplotou

Nouzový plán:

SPARET ANTI-STICK CHARET (založený na grafitech)

Přepněte na režim přerušovaného broušení (poměr zapnutí/vypnutí 3: 1)

Zvyšte axiální oscilaci (amplituda 0,5-1mm)

Dlouhodobé řešení:

Použijte broušení otevřené struktury (organizační číslo 12-14)

Přidejte minimální mazání množství (systém MQL)

Předběžný obrobek (do 15-20 ° C)

Vi. Bezpečnostní opatření a tabu

Absolutně zakázané operace:

Lineární rychlost broušení přesahující 120% jmenovité hodnoty
Běží vysokou rychlostí bez dynamického vyvážení
Použití nespeciálních přírub pro montáž

Podmínky vyžadující okamžité vypnutí:

Abnormální šum (náhlá změna hladiny zvukového tlaku> 10dB)
Odlišné bubliny v chladicím kapalině
Tři po sobě jdoucí obrobky jsou mimo toleranci

6. Specifikace údržby a skladování pro keramické brusné broušení CBN

Denní údržba a řízení

Požadavky na čištění a údržbu

Po denním zpracování musí být proveden třístupňový proces čištění: Nejprve použijte vyhrazenou vzduchovou pistoli s tlakem nejvýše 0,3 MPa k odstranění brusných zbytků z povrchu mletého kola a věnujte zvláštní pozornost odstranění zbytků z pórů. Za druhé, otřete kontaktní povrchy vodicího kola a podpůrnou desku neutrálním detergentem s pH 6,5-7,5, abyste zabránili chemické korozi. Nakonec důkladně vyčistěte nádrž na chladicí kapalinu usazenin, udržujte zbytkový objem na více než 5 mm. Je nutné hluboké čištění každý týden, včetně odstranění ochranného krytu, aby se odstranil prach z vnitřního mechanismu, pomocí ultrazvukového čističe k čištění malých přesných komponent a kontroly elastické deformace každého těsnění.

Monitorování kritických komponent

Systém vřetena musí být testován denně na zvýšení teploty, s maximálním přípustným zvýšením teploty o 35 ° C. Změřte radiální házení vřetena každý týden pomocí indikátoru vytáčení. Standardní hodnota by měla být do 0,002 mm. Zkontrolujte, zda je třeba měsíčně kontaktní povrch příruby broušeného kola. Jakýkoli rozdíl přesahující 0,005 mm musí být okamžitě řešen. Hydraulické matice musí podstoupit čtvrtletně test zadržování tlaku, přičemž rychlost rozpadu tlaku nepřesahuje 5%.

Plán pravidelné údržby

Předměty preventivní údržby

Filtry hydraulických systémů musí být vyměněny každých 500 provozních hodin. Diferenciál tlaku filtru přesahující 0,2 bar bude vážně ovlivnit výkon systému. Mazivová mastnota by měla být doplněna každých 300 hodin, což zajišťuje, že úroveň plnění dosáhne nejméně 80% objemu dutiny. Koncentrace chladicí kapaliny by měla být kontrolována denně pomocí refraktometru, aby se udržel přiměřený koncentrační rozsah 4-6%. Odstranění prachu elektrické skříně by mělo být prováděno měsíčně, aby se udržovala tloušťka prachu pod 0,5 mm.

Údržba přesnosti

Komplexní údržba přesnosti obnovení by měla být prováděna každých šest měsíců, včetně testování geometrické přesnosti stroje podle standardů ISO, testování charakteristik dynamické tuhosti pomocí metody vibrace a rekalibrace parametrů systému CNC. Tyto postupy údržby musí být prováděny v semináři konstantní teploty, přičemž kolísání teploty okolních teplot je ovládáno do ± 1 ° C/hodinu.

Specifikace skladování kol CBN

Kontrola skladování

Musí být nainstalována vyhrazená skladovací skříň, která udržuje vnitřní teplotní rozsah 15-25 ° C s hodinovou kolísání teploty ne více než ± 2 ° C. Relativní vlhkost musí být udržována mezi 40-60% RH, s nainstalovanými anti-kondenzačními zařízeními. Úroveň okolních vibrací v oblasti skladování musí být menší než 0,5 mm/s (frekvenční rozsah 10-500 Hz), aby se zabránilo poškození rezonance mikrostruktury mletí.

Technické požadavky na skladování

Používejte vyhrazené vertikální skladovací stojany, které jsou podporovány gumovými podložkami s tvrdostí 70 ± 5 pobřeží A, s podpůrnými body rozmístěnými alespoň 1/3 průměrem mletého kola. Během skladování udržujte úhel sklonu 5-10 °, aby se zabránilo válcování brusného kola. Broušená kola uložená po dobu delší než šest měsíců musí být vakuována zbytkovým tlakem, ne větší než 10 kPa a barevně měnící se silikagely vysoušené v obalu. Balicí těsnění musí být zkontrolováno čtvrtletně.

Přepravní opatření

Standardy balení a ochrany

Používá se čtyřvrstvá ochranná obalová struktura: vnitřní anti-statická polyethylenová sáček, polstrovanou vrstvu o 10 mm uprostřed, 5 mm tvrdá plastová vnější skořápka ABS a pevná dřevěná transportní krabička. Balení musí být jasně označeno křehkým symbolem (maximální tolerance nárazu 3G), šipkou nahoru (limit náklonu 15 °) a štítek citlivým na teplotu (teplota skladování 5-35 ° C).

Postupy načítání a vykládky

Povolení je povoleno, ale délka vidlice musí být alespoň 2/3 šířky balíčku. Zvedání jeřábu musí zajistit, aby úhel lana je větší než 60 °. Hrubé manipulace, jako je válcování a házení, je přísně zakázáno. Stohování by nemělo překročit dvě vrstvy. Udržujte stabilitu během přepravy a vyhýbejte se náhlému zrychlení a brzdění.

Postupy inspekce před komisí

Inventární inspekce broušení kol

Před uvedením do provozu musí být přísná inspekce podrobena přísné inspekci: Pomocí 10x zvětšovacího skla prohlédněte povrchové trhliny a změřte vnější průměr do ± 0,5 mm. Provádí se test TAP pro ověření interní integrity a zajišťuje ostrý kovový zvuk. Během testu statické rovnováhy by hmotnost neměla překročit 5g. Pokud hmotnost překročí standard, je nutné dynamické vyvážení.

Příprava na instalaci

Nově použitá brusná kola musí být povolena aklimatizovat na teplotu v dílně po dobu nejméně 48 hodin. Měla by být použita metoda gradientu, přičemž teplota zvyšuje více než 5 ° C za hodinu. Před instalací je vyžadováno ultrazvukové čištění isopropylalkoholem po dobu 10 minut a nepracující povrchy by měly být potaženy speciálním anti-rustovým olejem. Během instalace musí kontaktní povrch příruby splňovat standard čistoty RA 0,4μm a by měla být zkontrolována rovinnost pomocí optické ploché čočky.

Systém záznamu údržby

Vytvořte komplexní systém pro správu elektronických záznamů, který zaznamenává základní data, jako je čas, personál a stav vybavení každé údržby, a také dávkový počet nahrazených dílů. Systém musí zahrnovat schopnosti analýzy trendů, aby automaticky generovaly zprávy o včasném varování pro běžné poruchy, jako je opotřebení nosnosti, nerovnováha broušení a hydraulické úniky. Údaje o údržbě musí být uchovány po dobu nejméně pěti let a pro kritické komponenty musí být stanoveno úplný záznam o sledovatelnosti životního cyklu.

Přísně dodržování těchto specifikací pro údržbu a skladování zajišťuje optimální provozní podmínky pro bezpodmínečné brusky vybavené vitrifikovanými koly CBN a prodlouží průměrnou dobu mezi selháním na více než 8 000 hodin a zvyšuje životnost broušení o 30-50%. Zejména během období dešťů nebo období významných kolísání teploty by mělo být provedeno časté testování parametrů prostředí, aby se zabránilo vlhkosti a kolísání teploty ovlivňovat přesnost zařízení. Údržbu musí být prováděny profesionálně vyškolenými techniky využívajícími spotřební materiál a nástroje specifikované továrně, aby se zajistilo, že údržba kvality splňuje standardní požadavky.

7. Časté dotazy ohledně aplikace keramických broušených kol CBN ve středových brusných strojích

Jaké jsou výhody keramických broušení kol CBN ve středových brusných strojích?

Broušená kola keramické CBN (Nitrid Boron Nitride) nabízejí významné výhody při vysoce přesné mletí v mletých strojích bez jejich vysoké tvrdosti, vysoké tepelné stability a dlouhé životnosti. Tyto výhody zahrnují:

Vysoká tvrdost: Tvrdost CBN je na druhém místě pouze pro diamant, takže je vhodná pro obrábění materiálů s vysokou tvrdou cenou, jako je tvrzená ocel, cementovaná karbid a keramika.

Vynikající tepelná stabilita: keramická vazba je odolná vůči vysokým teplotám, snižuje tepelnou deformaci a zlepšuje přesnost obrábění.

Vynikající ostražití: abrazivní zrna se snadno prolévá po pasivaci, udržují ostrost a snižují riziko popálenin.

Dlouhá život: Ve srovnání s běžnými korunskými koly může být jejich životnost prodloužena o 5-10krát, což snižuje frekvenci náhrady.

V jakých materiálech jsou vitrifikována broušená kola CBN vhodná?

Vitrifikovaná broušená kola CBN se používají primárně pro přesné broušení vysokých vysokých a odolných materiálů s vysokým obsazením, včetně:

Tvrzená ocel (HRC ≥ 50, jako je ložisková ocel a plísní ocel); Karbid (jako jsou nástroje pro tungsten oceli); Keramika a sklo (jako je oxid zirkonia a křemíkový karbid); Vysokoteplotní slitiny (jako jsou slitiny na bázi niklu);

Nedoporučují se pro použití na měkkých materiálech (jako je hliník a měď), protože abrazivní zrna CBN mohou snadno vložit do měkkého kovu, což způsobuje ucpání kola.

Jak si mám vybrat velikost, koncentraci a vazbu pro vitrifikovaná broušení kol CBN? Výběr velikosti štěrku:

Hrubé broušení (RA 0,8-1,6 um): #80- #120

Polopevní broušení (RA 0,4-0,8 um): #140- #240

Jemné broušení (RA <0,4 um): #320 a vyšší

Výběr koncentrace:

Nízká koncentrace (50%-75%): Vhodné pro vysoce přesné obrábění s nízkým grindingem

Střední koncentrace (100%): všeobecné účely, efektivita vyrovnávání a životnost

Vysoká koncentrace (150%-200%): Vhodné pro broušení těžkých

Výběr pojiva:

Vitrified Bond (VIT): Obecné účely, vhodné pro většinu vysoce přesných broušení

Kovová vazba (M): Vhodné pro ultra tvrdé materiály, ale se špatnými vlastnostmi oděrujícího samostatně

Resin Bond (B): Vhodné pro vysokou kvalitu povrchu, ale se špatnou odolností proti teplu

Jak správně oblékat vitrifikovaný broušení CBN? Nástroje pro oblékání: Diamantové dresink nebo diamantový válec

Parametry oblékání:

Obvaz: 0,002-0,01 mm/zdvih

Rychlost obvazu: 0,1-0,3 m/s

Chladicí kapalina: musí být použita k zabránění přehřátí během obvazu

Frekvence oblékání:

Hrubé broušení: šaty každé 4-8 hodin

Skvělé broušení: šaty každé 2-4 hodiny

Jak zabránit popáleninám obrobku při používání vitrifikovaných broušených kol CBN na středovém mletém stroji?

Popáleniny obrobku jsou obvykle způsobeny nadměrným broušením. Lze přijmout následující opatření:

Snížení rychlosti broušení: vhodně snižte rychlost broušení (např. Z 80 m/s na 60 m/s).

Optimalizace chladicí kapaliny: Použijte vysoce mazací chladicí kapalinu, abyste zajistili odpovídající pokrytí broušení.

Nastavení krmiva: Snižte množství každého řezu (např. Z 0,02 mm na 0,01 mm).

Výběr vhodné tvrdosti broušení kol: Příliš tvrdý broušení může snadno způsobit popáleniny; Lze použít měkčí vitrifikovaný broušení CBN.

Jaké příčiny a řešení pro značky chatter nebo mimo kolo na obrobky?

Možné příčiny:

Nevyvážený broušení

Neomezené vodicí kolo

Nesprávná výška centra

Nesprávné parametry broušení (např. Nadměrná rychlost krmiva)

Řešení:

Znovu vyvážit broušení a minimalizovat vibrace.

Oblékněte vodicí kolo, abyste zajistili kulavitu.

Upravte výšku středu obrobku (obvykle 0,5-1,5 mm nad středovou linií broušení).

Snižte rychlost krmiva a optimalizujte parametry broušení.

Jaké jsou možné příčiny a roztoky pro životnost krátkého vitrifikovaného broušení CBN?

Možné příčiny:

Nesprávné parametry broušení (např. Nadměrná rychlost krmiva)

Nedostatečné chlazení vedoucí k tepelnému poškození broušení

Nesprávný výběr broušení kol (např. Příliš nízká koncentrace)

Materiál obrobku obsahuje nečistoty (např. Karbid s příliš vysokým obsahem kobaltu)

Opatření na zlepšení:

Optimalizujte parametry broušení, abyste se vyhnuli přetížení.

Zajistěte dostatečný průtok chladicí kapaliny (≥ 20 l/min).

Vyberte broušení CBN s vyšší koncentrací (např. 100% → 150%). Zkontrolujte materiál obrobku, abyste se vyhnuli nečistotám, které mohou ovlivnit životnost brusného kola.

Jaký je rozdíl mezi vitrifikovanými broušením CBN a konvenčními kolářskými koly korundu?

Porovnání položek	Vitrifikovaný broušení CBN	Obyčejné korunové brusné kolo (např. Bílý korundum)
Tvrdost	Extrémně vysoká (sekunda pouze na diamant)	Relativně nízké
Použitelné materiály	Materiály s vysokou tvrzení (tvrzená ocel, karbid)	Běžná ocel, litina
Životnost	5-10krát delší	Relativně krátké, vyžaduje časté výměny
Účinnost broušení	Vysoký, vhodný pro přesné broušení	Relativně nízké, vhodné pro hrubé broušení
Náklady	Vysoká, ale vynikající celková efektivita nákladů	Relativně nízké, ale vyžaduje časté výměně

Jak by měla být vitrifikovaná broušení CBN uložena a udržována?

Skladovací prostředí: Udržujte kolo suché a bez vibrací a vyhýbajte se extrémním vysokým nebo nízkým teplotám.

Inspekce předinstalace: Ujistěte se, že kolo je bez trhlin a že vnitřní díra odpovídá přírubě.

Čištění po použití: Použijte stlačený vzduch nebo specializovaný čisticí prostředek k odstranění brusných zbytků a zabránění ucpávání.

Typické aplikace vitrifikovaných broušeních CBN na středových brusných strojích

Broušení ložiska válce: vysoká přesnost a konzistence, s RA až 0,2 um.

Broušení nástrojů karbidu: Prodloužte životnost nástroje a snižte riziko popálenin.

Díly automobilového průmyslu (např. Vačkové hřídele): vysoce účinné broušení za účelem zlepšení účinnosti výroby.

8. 10 Klíčové úvahy pro používání keramických broušených kol CBN ve středových brusných strojích

Výběr vhodných parametrů broušení kol

Velikost štěrku: Vyberte #80- #120 pro hrubé broušení a #240- #400 pro jemné broušení.

Koncentrace: Obecně si vyberte 75%-100%, což se zvyšuje na 150%pro silné broušení.

Vazba: Vitrifikovaná vazba (VIT) je vhodná pro většinu vysoce přesných broušení.

Nesprávný výběr: Příliš jemná štěrk může zvýšit mletí síly, zatímco příliš vysoká koncentrace může zvýšit náklady.

Zajistěte dynamický rovnováhu broušení kola

Dynamické vyvážení je nezbytné před instalací, aby se zabránilo ovlivňování vibrací v kvalitě povrchu obrobku (zvyšující se hodnoty RA).

Pravidelně kontrolujte, zejména během vysokorychlostního broušení (lineární rychlosti ≥ 60 m/s).

Dopad: Nerovnováha může způsobit značky chatování a zaoblení mimo toleranci.

Správně oblékněte broušení

Nástroje pro oblékání: Diamantové dřivební pero nebo válec.

Parametry obvazu: Feed 0,002-0,01 mm/zdvih, rychlost obvazu 0,1-0,3 m/s.

Chlazení: Nastříkejte chladicí kapalinu během obvazu, aby se zabránilo poškození tepla.

Operační chyby: Nadměrné obvazy nebo nadměrná rychlost zrychlí opotřebení broušení kol.

Optimalizujte parametry broušení

Lineární rychlost: Doporučeno pro vitrifikovaná broušení CBN je 50-80 m/s (upravte se v závislosti na materiálu).

Rychlost krmiva: 0,005-0,02 mm pro jemné broušení a vyšší pro hrubé broušení.

Rychlost obrobku: Porovnejte rychlost vodicího kola, abyste se vyhnuli skluzu a deformaci.

Typické problémy: Nadměrné krmivo může snadno způsobit popáleniny, zatímco příliš nízká rychlost může vést ke špatné účinnosti.

Přísně kontrolujte využití chladicí kapaliny

Průtok: ≥ 20 l/min, aby bylo zajištěno pokrytí celé broušení. Filtrace: Použijte vysoce přesný filtrační systém (např. 5 μm nebo méně), abyste zabránili broušení zbytků v ucpávání brusného kola.

Typ: Vyberte vysoce mazací chladicí kapalinu (např. Syntetický ester).

Důsledky nedostatečného chlazení: popáleniny obrobku a tepelné praskání broušení.

Upravte výšku středu obrobku

Doporučená hodnota: Centrum obrobku by mělo být 0,5-1,5 mm nad středem broušení (upravte se na základě průměru).

Dopad: Příliš nízká výška může vést k barelingu; Příliš vysoká výška může způsobit házení.

Metoda testování: Změřte kulatost po zkušebním grindu a jemno na optimální polohu.

Vyvarujte se broušení měkkých materiálů

Použitelné materiály: tvrzená ocel, karbid, keramika atd. (HRC ≥ 50).

Zakázané materiály: Měkké kovy, jako je hliník a měď, mohou snadno způsobit ucpání broušení kol.

Alternativa: U měkkých materiálů použijte koláče korundu nebo diamantu.

Pravidelně kontrolujte vodicí kolo a podpůrnou desku

Zaokrouhlení vodicího kola: Out-of-Eutyness může mít za následek odchylky obrobku a vyžaduje pravidelné zaokrouhlování. Podpůrné opotřebení: Opotřebení vyžaduje výměnu, jinak bude ovlivněna rovnost obrobku.

Cyklus údržby: Zkontrolujte vodicí kolo každých 8 hodin.
